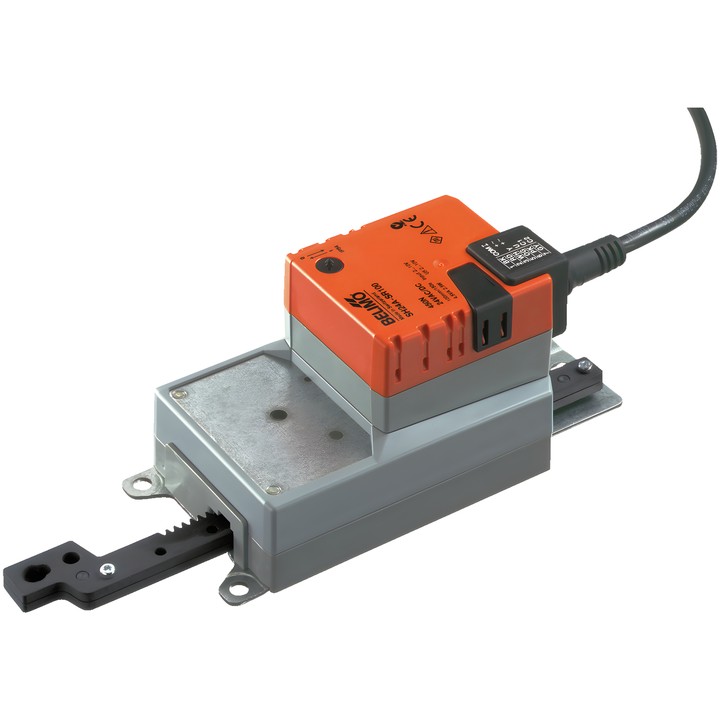

Belimo SH24A-SR100 - atuador linear para registos e válvulas de guilhotina

Belimo SH24A-SR100 – atuador linear

Atuador destinado à regulação de registos e válvulas de guilhotina em instalações fixas de aquecimento, ventilação e ar condicionado. De acordo com a ficha técnica, é adequado para registos de ar com uma área até aprox. 3 m².

Características principais

• Força do atuador: 450 N; alimentação nominal: AC/DC 24 V, 50/60 Hz.
• Controlo modulante: 2...10 V; sinal de feedback de posição: 2...10 V.
• Curso: 100 mm; máx. 100 mm, regulação fixa. Tempo de funcionamento do motor: 150 s / 100 mm.
• Sentido de movimento do motor selecionável por interruptor; acionamento manual por botão, com possibilidade de bloqueio.
• Consumo de potência durante o funcionamento: 2.5 W; em posição de repouso: 0.4 W; para dimensionamento do cabo: 4.5 VA.
• Ligação de alimentação e controlo: cabo de 1 m, 4x 0.75 mm².
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador está protegido contra sobrecarga e para automaticamente ao atingir o batente final. Em caso de forças transversais, a documentação exige a utilização de acessórios de montagem adequados.
