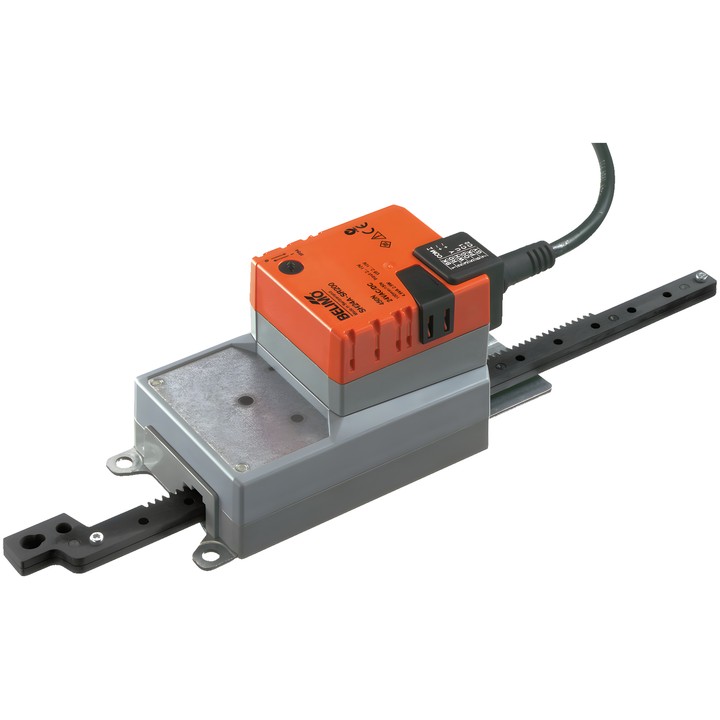

Belimo SH24A-SR200 - atuador linear modulante

Belimo SH24A-SR200 - atuador linear modulante

Belimo
1 001,31 zł
Com IVA
814,07 zł tax excluded

Atuador linear Belimo SH24A-SR200 para regular registos e válvulas de guilhotina em instalações técnicas de edifícios. Força 450 N, alimentação AC/DC 24 V e controlo modulante 2...10 V.

Curso 200 mm, tempo de movimento 150 s / 100 mm, sinal de retorno da posição 2...10 V e grau de proteção IP54.

Entrega em aproximadamente 14 dias
Partilhar

Belimo SH24A-SR200

Atuador linear modulante para regular registos e válvulas de guilhotina em instalações técnicas de edifícios. A ficha técnica indica uma dimensão do registo de ar até aprox. 3 m².

Principais características e parâmetros

  • Força do motor: 450 N; curso: 200 mm (máx. 200 mm, ajuste fixo).
  • Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
  • Controlo modulante: 2...10 V; sinal de retorno da posição: 2...10 V.
  • Tempo de movimento do motor: 150 s / 100 mm.
  • Consumo de potência durante o funcionamento: 2.5 W; em repouso: 0.4 W; para dimensionamento dos cabos: 4.5 VA.
  • Sentido do movimento selecionável por interruptor; operação manual por botão de pressão com possibilidade de bloqueio.
  • Ligação de alimentação e controlo: cabo 1 m, 4x 0.75 mm².
  • Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiente: -30...50°C [-22...122°F].

O atuador está protegido contra sobrecarga e para automaticamente quando atinge o batente final.

  • Marca
    Belimo
  • Referência
    SH24A-SR200
  • ean13
    7630498114281

  • Tensão AC/DC
    AC/DC 24 V
  • Consumo de energia (em funcionamento)
    2.5 W
  • Consumo de energia (manutenção)
    0.4 W
  • Potência nominal
    4.5 VA
  • Ligação de controlo da alimentação
    Cabo 1 m, 4x 0.75 mm²
  • Tipo de controlo
    DC 2...10 V
  • Grau de proteção
    IP54
  • Grau de proteção NEMA
    NEMA 2
  • Tipo de invólucro
    UL Enclosure Type 2
  • Força
    450 N
  • Comando manual
    Por botão, com possibilidade de bloqueio
  • Curso
    200 mm
  • Tempo de funcionamento (motor)
    150 s / 100 mm
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Direção do movimento - motor
    Selecionável por interruptor

Techniczna karta katalogowa

Transferir (971.1KB)

Instrukcja montażu

Transferir (486.72KB)

EU Declaration of Conformity – SH24A-SR200

Transferir (32.8KB)

Environmental Declaration – SH..200..

Transferir (71.93KB)
