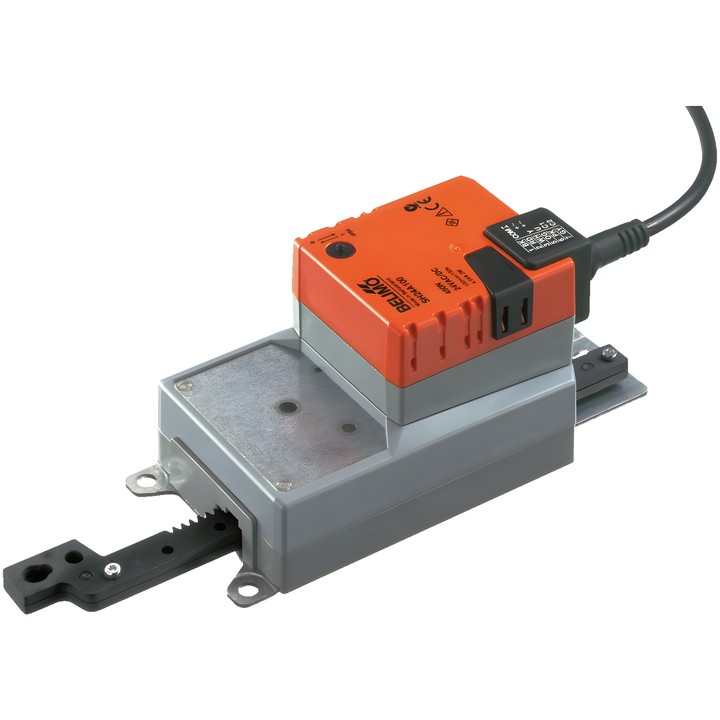

Belimo SH24A100 - atuador linear para registos

Belimo SH24A100 – atuador linear

O modelo SH24A100 destina-se à regulação de registos de ar e válvulas de gaveta em instalações técnicas de edifícios. De acordo com a ficha técnica, foi concebido para registos de ar com uma área até aprox. 3 m².

Características principais

• Força de atuação: 450 N.
• Tensão nominal: AC/DC 24 V; frequência nominal: 50/60 Hz.
• Controlo: Fechar/Abrir, de 3 pontos.
• Curso: 100 mm; o comprimento máximo do curso é ajustável em incrementos de 20 mm através de batentes mecânicos.
• Tempo de funcionamento do motor: 150 s / 100 mm.
• Consumo de potência durante o funcionamento: 2 W; na posição de repouso: 0.2 W; para dimensionamento dos cabos: 4.5 VA.
• Sentido do movimento selecionável pelo interruptor 0 (estendido) / 1 (recolhido).
• Acionamento manual por botão, com possibilidade de bloqueio.
• Ligação da alimentação e do controlo: cabo 1 m, 3x 0.75 mm².
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador possui proteção contra sobrecarga e para automaticamente quando atinge o batente final. Para instalações sujeitas a forças transversais, a ficha técnica indica a utilização de um suporte giratório adequado e de um elemento de acoplamento.
