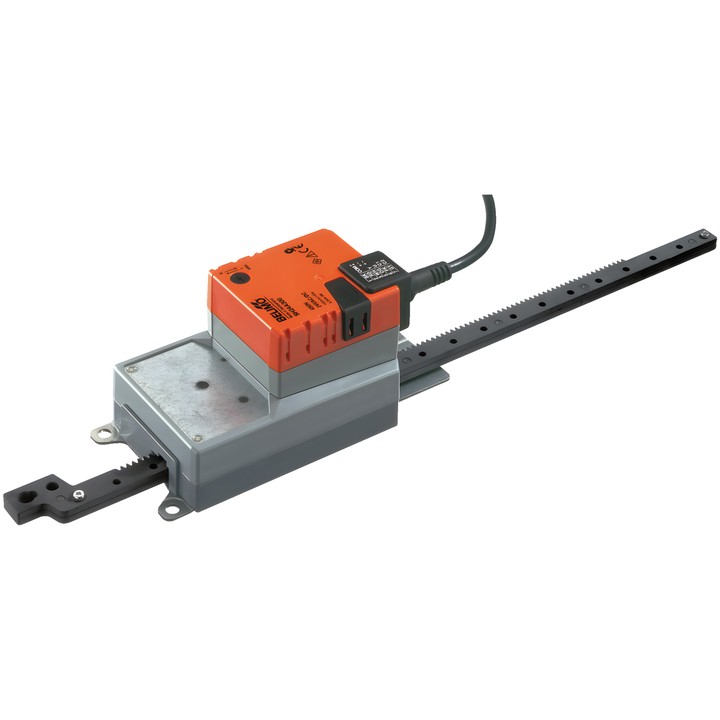

Belimo SH24A300 - atuador linear

Atuador linear Belimo SH24A300

Atuador destinado à regulação de registos e válvulas de guilhotina em instalações técnicas de edifícios. De acordo com a ficha técnica, é adequado para registos de ar com uma área até aprox. 3 m².

Características principais

• Força do atuador: 450 N.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Controlo: Fechar/Abrir, de 3 pontos.
• Curso: 300 mm; comprimento máximo do curso 300 mm, ajustável em incrementos de 20 mm. O curso é limitado em ambos os lados por batentes mecânicos.
• Tempo de funcionamento do motor: 150 s / 100 mm.
• Consumo de potência durante o funcionamento: 2 W; na posição de repouso: 0.2 W; para dimensionamento dos cabos: 4.5 VA.
• O sentido de movimento do motor é selecionado pelo interruptor 0 (estendido) / 1 (retraído).
• Acionamento manual por botão, com possibilidade de bloqueio.
• Ligação da alimentação e do controlo: cabo 1 m, 3x 0.75 mm².
• Grau de proteção IEC/EN IP54; classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador está protegido contra sobrecarga e para automaticamente quando atinge o batente de fim de curso.
