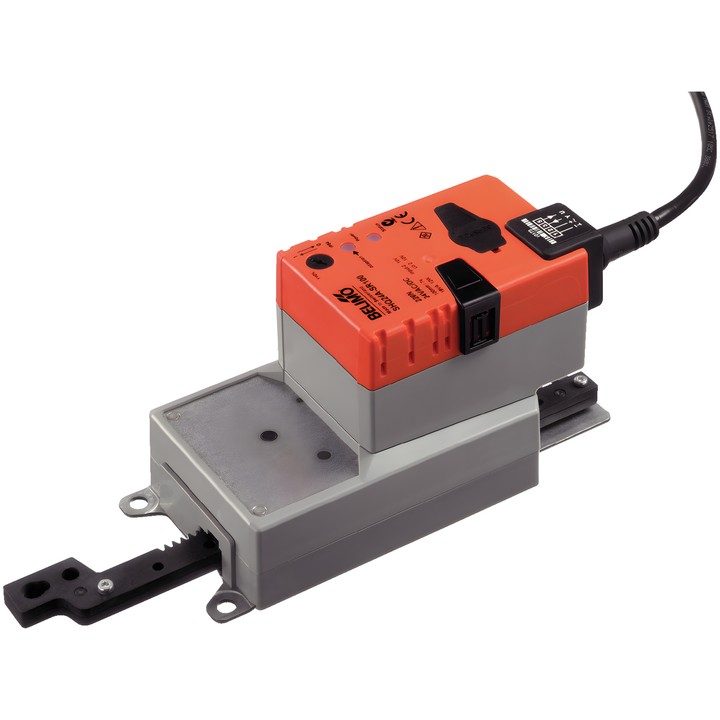

Belimo SHQ24A-SR100 - atuador linear modulante

Belimo SHQ24A-SR100 - atuador linear modulante

Belimo
1 273,62 zł
Com IVA
1 035,46 zł tax excluded

Atuador linear Belimo SHQ24A-SR100 para regular registos e válvulas de guilhotina em instalações técnicas de edifícios. Alimentação AC/DC 24 V, força 200 N, comando 2...10 V e sinal de retorno da posição 2...10 V.

Curso máx. 100 mm, ajustável em incrementos de 20 mm; tempo de movimento do motor 7 s / 100 mm. Grau de proteção IEC/EN IP54.

Entrega em aproximadamente 14 dias
Partilhar

Belimo SHQ24A-SR100 – atuador linear

Atuador linear modulante para regular registos e válvulas de guilhotina em instalações técnicas de edifícios. De acordo com a ficha técnica, destina-se a registos de ar com uma área até aprox. 1.3 m².

Principais especificações

  • Força do atuador: 200 N; alimentação: AC/DC 24 V, 50/60 Hz.
  • Comando modulante: 2...10 V; sinal de retorno da posição: 2...10 V.
  • Curso: 100 mm; máx. 100 mm, ajustável em incrementos de 20 mm, com curso mínimo admissível de 40 mm.
  • Tempo de movimento do motor: 7 s / 100 mm.
  • Consumo durante o movimento: 13 W; na posição de repouso: 2 W; para dimensionamento dos cabos: 23 VA.
  • Ligação de alimentação e comando: cabo 1 m, 4x 0.75 mm².
  • Sentido de movimento selecionável por interruptor; acionamento manual por botão com possibilidade de bloqueio.
  • Adaptação da gama de regulação manual e automática na primeira ligação da alimentação.
  • Grau de proteção IEC/EN IP54; classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiente: -30...40°C [-22...104°F].

  • Marca
    Belimo
  • Referência
    SHQ24A-SR100
  • ean13
    7630498114304

  • Tensão AC/DC
    AC/DC 24 V
  • Consumo de energia (em funcionamento)
    13 W
  • Consumo de energia (manutenção)
    2 W
  • Potência nominal
    23 VA
  • Ligação de controlo da alimentação
    Cabo 1 m, 4x 0.75 mm²
  • Tipo de controlo
    DC 2...10 V
  • Grau de proteção
    IP54
  • Grau de proteção NEMA
    NEMA 2
  • Tipo de invólucro
    UL Enclosure Type 2
  • Força
    200 N
  • Comando manual
    Por botão, com possibilidade de bloqueio
  • Curso
    100 mm
  • Tempo de funcionamento (motor)
    7 s / 100 mm
  • Temperatura ambiente
    -30...40°C [-22...104°F]
  • Direção do movimento - motor
    Selecionável por interruptor

Techniczna karta katalogowa

Transferir (1.16MB)

Instrukcja montażu

Transferir (523.51KB)

EU Declaration of Conformity – SHQ24A-SR100

Transferir (32.78KB)

Environmental Declaration – SH..100..

Transferir (71.95KB)
