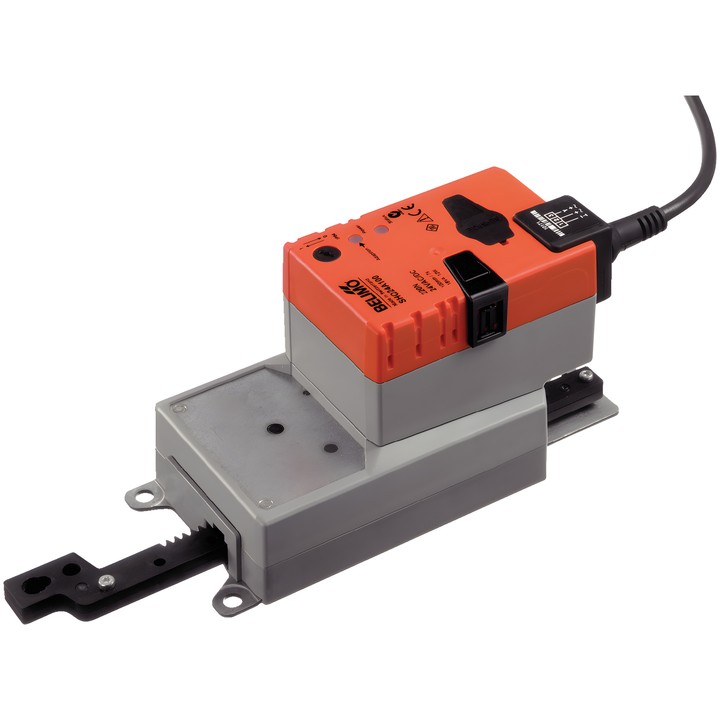

Belimo SHQ24A100 - atuador linear AC/DC 24 V, 200 N

Belimo SHQ24A100 – atuador linear

Atuador para posicionar registos e válvulas de gaveta em instalações técnicas de edifícios. O controlo Fechar/Abrir não é adequado para controlo de 3 pontos.

Principais características e parâmetros

• Força do atuador: 200 N; dimensão do registo de ar até aprox. 1.3 m².
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Consumo de potência durante o funcionamento: 13 W; em repouso: 2 W; potência para dimensionamento dos cabos: 23 VA.
• Curso: 100 mm; máx. 100 mm, ajustável em incrementos de 20 mm; curso mínimo: 40 mm. Limitação do curso em ambos os lados por batentes mecânicos.
• Tempo de funcionamento do motor: 7 s / 100 mm.
• Sentido do movimento selecionável pelo interruptor 0 (estendido) / 1 (retraído).
• Acionamento manual por botão, com possibilidade de bloqueio.
• Ligação da alimentação e do controlo: cabo 1 m, 3x 0.75 mm².
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...40°C [-22...104°F].

O atuador está protegido contra sobrecargas e para automaticamente ao atingir um batente. Na primeira ligação à alimentação, adapta a gama de funcionamento ao curso ajustado mecanicamente; também é necessária uma adaptação após a alteração da limitação do curso.
