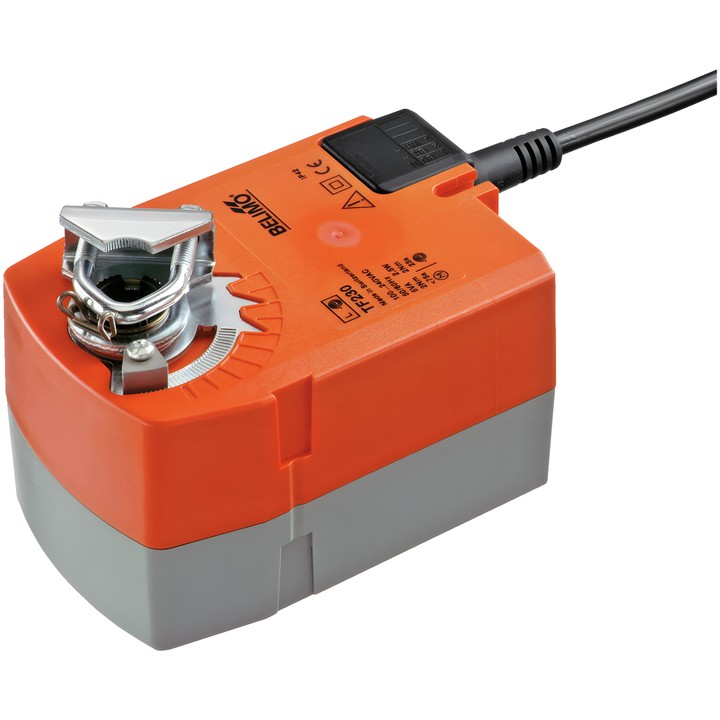

Belimo TF230 - atuador rotativo para registos com mola de retorno

Belimo TF230 - atuador rotativo para registos com mola de retorno

Belimo
642,18 zł
Com IVA
522,10 zł tax excluded

Belimo TF230 é um atuador rotativo para registos com função de segurança e controlo Abrir/Fechar. O binário do motor é 2.5 Nm, a tensão nominal é AC 100...240 V e o tempo de funcionamento do motor é 75 s / 90°.

Quando a alimentação é interrompida, a mola desloca o registo para a posição de segurança. O tempo de funcionamento da função de segurança é <25 s / 90°.

Entrega em aproximadamente 14 dias
Partilhar

Atuador Belimo TF230

TF230 é um atuador rotativo com função de segurança, concebido para posicionar registos em instalações técnicas de edifícios. De acordo com a ficha técnica, pode operar registos de ar com uma área até aprox. 0.5 m². Durante o funcionamento, o motor desloca o registo e tensiona a mola de retorno; a interrupção da alimentação faz com que regresse à posição de segurança.

Características e parâmetros principais

  • Binário do motor e da função de segurança: 2.5 Nm.
  • Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
  • Controlo: Abrir/Fechar.
  • Tempo de funcionamento do motor: 75 s / 90°; tempo de funcionamento da função de segurança: <25 s / 90°.
  • Ângulo de rotação: máx. 95°; ajustável através de um batente mecânico.
  • Abraçadeira universal para eixo: 6...12.7 mm; indicador mecânico de posição.
  • Ligação da alimentação e do controlo: cabo de 1 m, 2x 0.75 mm².
  • Consumo de potência durante o funcionamento: 2.5 W; em repouso: 1.5 W; para dimensionamento dos cabos: 5 VA.
  • Grau de proteção: IP42; temperatura ambiente: -30...50°C [-22...122°F].

O sentido do movimento do motor e da função de segurança é selecionado pela montagem L/R. O atuador não dispõe de função de ajuste manual.

  • Marca
    Belimo
  • Referência
    TF230
  • ean13
    7630498115646

  • Tensão AC/DC
    AC 100...240 V
  • Consumo de energia (em funcionamento)
    2.5 W
  • Consumo de energia (manutenção)
    1.5 W
  • Potência nominal
    5 VA
  • Ligação de controlo da alimentação
    Cabo 1 m, 2x 0,75 mm²
  • Tipo de controlo
    Fechar/Abrir
  • Grau de proteção
    IP42
  • Comando manual
    Não
  • Tempo de funcionamento (motor)
    75 s / 90°
  • Tempo de funcionamento (função de segurança)
    ＜25 s
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Binário
    2.5 Nm
  • Direção do movimento - motor
    Selecionável através da montagem esquerda/direita
  • Ângulo de rotação
    95°
  • Ligação mecânica
    Braçadeira universal 6...12.7 mm
  • Sentido de rotação (função de segurança)
    Selecionável através da montagem L/R

Techniczna karta katalogowa

Transferir (1.68MB)

Instrukcja montażu

Transferir (836.65KB)

Techniczna karta katalogowa – TF230

Transferir (1.68MB)

EU Declaration of Conformity – TF230

Transferir (25.33KB)

Environmental Declaration – TF..

Transferir (72.13KB)
