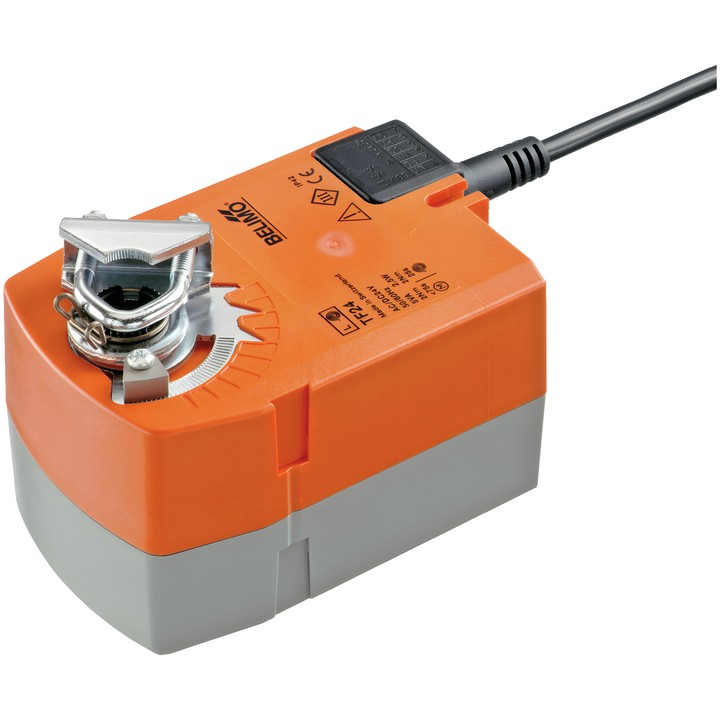

Belimo TF24 - atuador rotativo para registos com função de segurança

Atuador Belimo TF24

TF24 é um atuador rotativo com função de segurança, concebido para regular registos em instalações fixas de aquecimento, ventilação e ar condicionado. De acordo com a ficha técnica, é adequado para registos de ar com uma área até aprox. 0.5 m². Durante o funcionamento, o motor desloca o registo e tensiona a mola de retorno; se a alimentação for interrompida, a energia da mola desloca-o para a posição de segurança.

Principais características e dados técnicos

• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Controlo: Fechar/Abrir.
• Binário do motor e da função de segurança: 2.5 Nm.
• Tempo de funcionamento do motor: 75 s / 90°; tempo de funcionamento da função de segurança: <25 s / 90°.
• Ângulo de rotação: máx. 95°; ajuste por batentes mecânicos.
• Sentido do movimento do motor e da função de segurança selecionável pela montagem E/D.
• Ligação mecânica: braçadeira universal para 6...12.7 mm; indicador mecânico de posição.
• Ligação da alimentação e do controlo: cabo de 1 m, 2x 0.75 mm².
• Consumo de potência durante o funcionamento: 2.5 W; na posição de repouso: 1.5 W; para dimensionamento dos cabos: 5 VA.
• Grau de proteção: IP42; temperatura ambiente: -30...50°C [-22...122°F].

O atuador está protegido contra sobrecargas e para automaticamente quando atinge o batente final. Acionamento manual: não.
