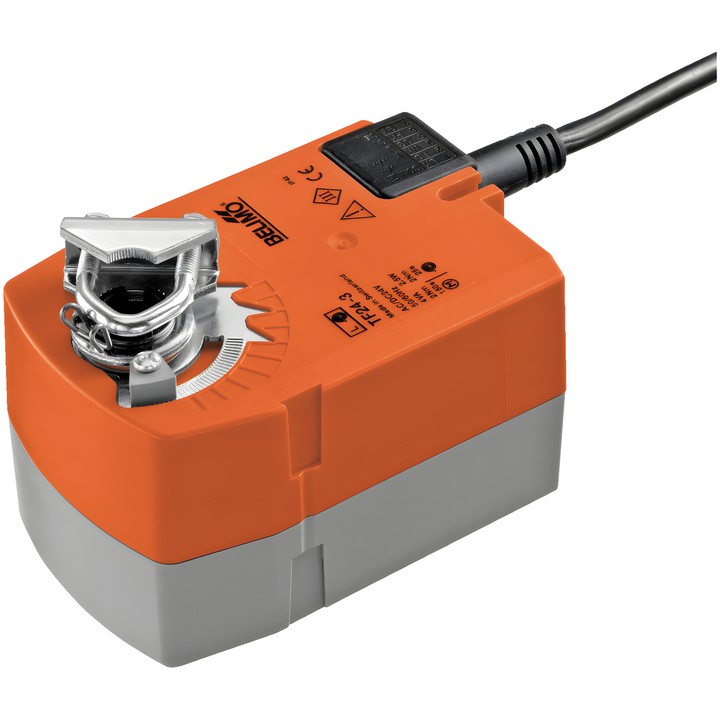

Belimo TF24-3 - atuador rotativo para registos com retorno por mola

Belimo TF24-3

Atuador rotativo com função de segurança, concebido para regular registos em instalações fixas de aquecimento, ventilação e ar condicionado. Adequado para registos de ar com uma área até aprox. 0.5 m². O sinal de 3 pontos controla o movimento do motor e, em caso de interrupção da alimentação, a mola de retorno desloca o registo para a posição de segurança.

Principais características e especificações

• Binário do motor e da função de segurança: 2.5 Nm.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Controlo: de 3 pontos.
• Tempo de funcionamento do motor: 150 s / 90°; tempo de funcionamento da função de segurança: <25 s @ -20...50°C, <60 s @ -30°C.
• Consumo de potência durante o movimento: 1.3 W; em posição de repouso: 0.6 W; para dimensionamento dos cabos: 2.6 VA.
• Ângulo de rotação: máx. 95°; ajuste através de um batente mecânico.
• O sentido de movimento do motor é selecionado pelo interruptor L/R; o sentido de atuação da função de segurança é determinado pela montagem L/R.
• Abraçadeira universal para veio de 6...12.7 mm; indicador mecânico de posição.
• Ligação da alimentação e do controlo: cabo de 1 m, 4x 0.75 mm²; grau de proteção IP42.
• Acionamento manual: não.
