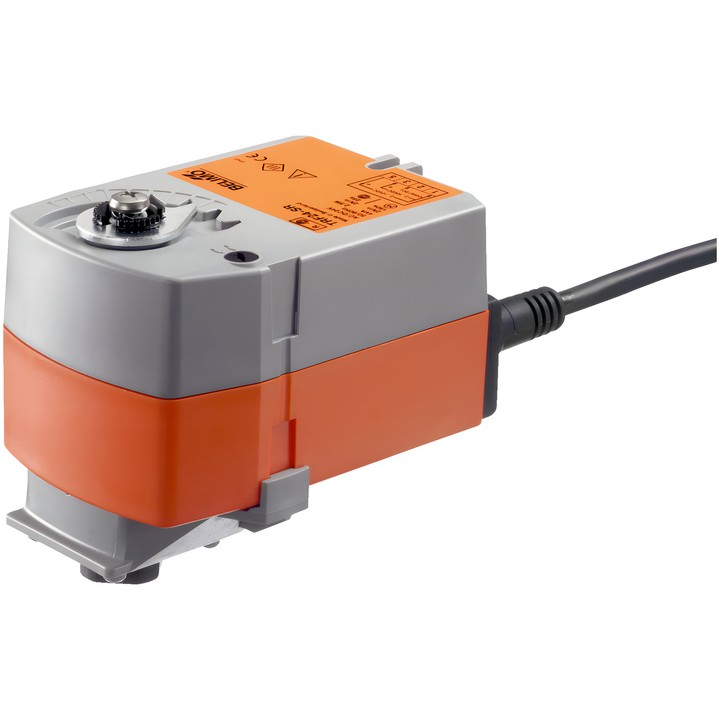

Belimo TRF230 - atuador rotativo para válvulas de esfera

Belimo TRF230 – atuador para válvulas de esfera

Atuador rotativo com mola de retorno. Durante o funcionamento, coloca a válvula na posição de operação e tensiona a mola; quando a alimentação é interrompida, a mola coloca a válvula na posição de segurança. Para o sentido de atuação especificado, esta é a posição NC: válvula fechada (A–AB = 0%). Para válvulas com passagem em L, a ficha técnica indica A–AB = 100%.

Principais características e parâmetros

• Binário do motor e da mola de retorno: 2.5 Nm.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz; intervalo de tensão: AC 85...265 V.
• Comando: Fechar/Abrir.
• Tempo de funcionamento do motor: 75 s / 90°; tempo de funcionamento da função de segurança: <75 s / 90°.
• Consumo de energia durante o funcionamento: 2.5 W; na posição de repouso: 1.5 W; potência para dimensionamento dos cabos: 5 VA.
• Ligação da alimentação e do comando: cabo 1 m, 2x 0.75 mm².
• Indicador mecânico de posição; grau de proteção IEC/EN: IP42.
• Temperatura ambiente: -30...50°C; humidade ambiente: máx. 95% RH, sem condensação.

O atuador é montado diretamente na válvula de esfera com um parafuso. A posição de montagem em relação à válvula pode ser selecionada em incrementos de 90°. O dispositivo dispõe de proteção contra sobrecarga e para automaticamente ao atingir o batente final.
