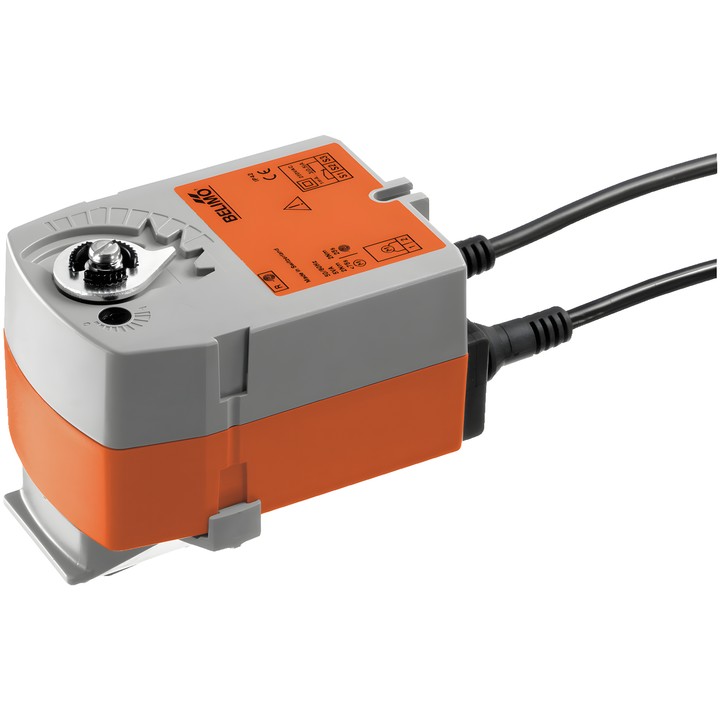

Belimo TRF230-S-O - atuador rotativo para válvulas de esfera

Belimo TRF230-S-O – atuador para válvulas de esfera

O atuador rotativo desloca a válvula para a posição de funcionamento e, simultaneamente, tensiona a mola de retorno. Se a alimentação for interrompida, a mola desloca a válvula para a posição de segurança: aberta (NO, A–AB = 100%). Para válvulas com passagem em L, a documentação indica A–AB = 0%.

Características e especificações principais

• Binário do motor e da função de segurança: 2.5 Nm.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Comando: Abrir/Fechar.
• Tempo de curso do motor: 75 s / 90°; tempo de curso da função de segurança: <75 s / 90°.
• Contacto auxiliar integrado 1x SPDT, ajustável no intervalo 0...100%.
• Consumo de potência: 2.5 W durante o movimento, 1.5 W em repouso; potência de dimensionamento para seleção do cabo: 5 VA.
• Cabo de alimentação e comando: 1 m, 2x 0.75 mm²; cabo do contacto auxiliar: 1 m, 3x 0.75 mm².
• Indicador mecânico de posição e limitador mecânico do ângulo de rotação.
• Grau de proteção: IP42; temperatura ambiente: -30...50°C.

O atuador é montado diretamente na válvula de esfera com um parafuso; a orientação de montagem em relação à válvula pode ser selecionada em incrementos de 90°. O dispositivo está protegido contra sobrecargas e para automaticamente ao atingir o batente final.
