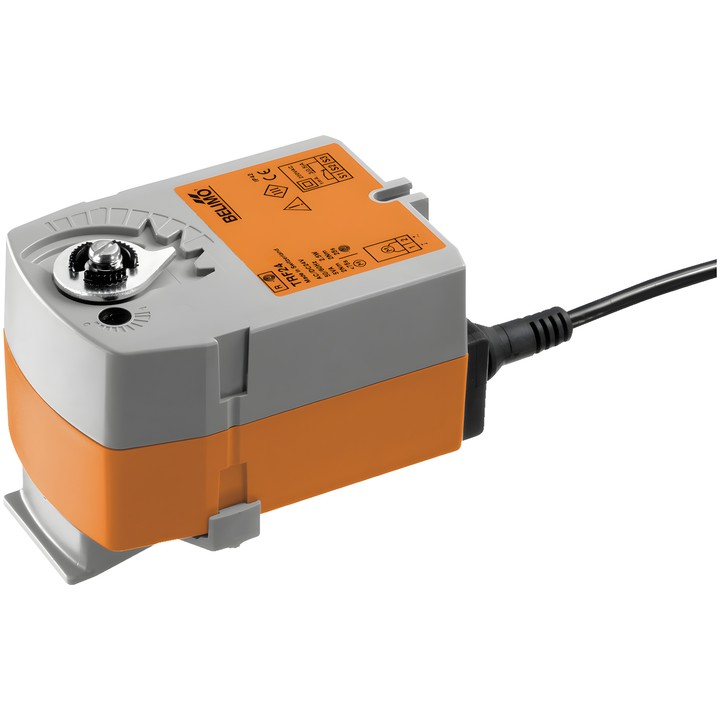

Belimo TRF24 - atuador rotativo para válvulas de esfera

Atuador Belimo TRF24

O TRF24 é um atuador rotativo para válvulas de esfera. Durante o funcionamento, coloca a válvula na posição de trabalho e tensiona a mola de retorno. Quando a alimentação é interrompida, a mola desloca a válvula para a posição de segurança NC.

Principais dados técnicos

• Binário do motor e da função de segurança: 2.5 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de tensão nominal: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Controlo: Fechar/Abrir.
• Tempo de funcionamento do motor: 75 s / 90°; tempo de funcionamento da função de segurança: <75 s / 90°.
• Em caso de falha de alimentação: NC, válvula fechada (A–AB = 0%); para válvulas com passagem em L: A–AB = 100%.
• Consumo de potência durante o funcionamento: 2.5 W; na posição de repouso: 1.5 W; para dimensionamento dos cabos: 5 VA.
• Ligação da alimentação e do controlo: cabo 1 m, 2x 0.75 mm².
• Indicador mecânico de posição; grau de proteção IP42.
• Temperatura ambiente: -30...50°C.

O atuador é montado diretamente na válvula de esfera com um parafuso; a orientação de montagem pode ser escolhida em incrementos de 90°. O dispositivo dispõe de proteção contra sobrecarga e para automaticamente ao atingir o batente.
