Belimo UH24Y-SR-L.1 - atuador linear modulante

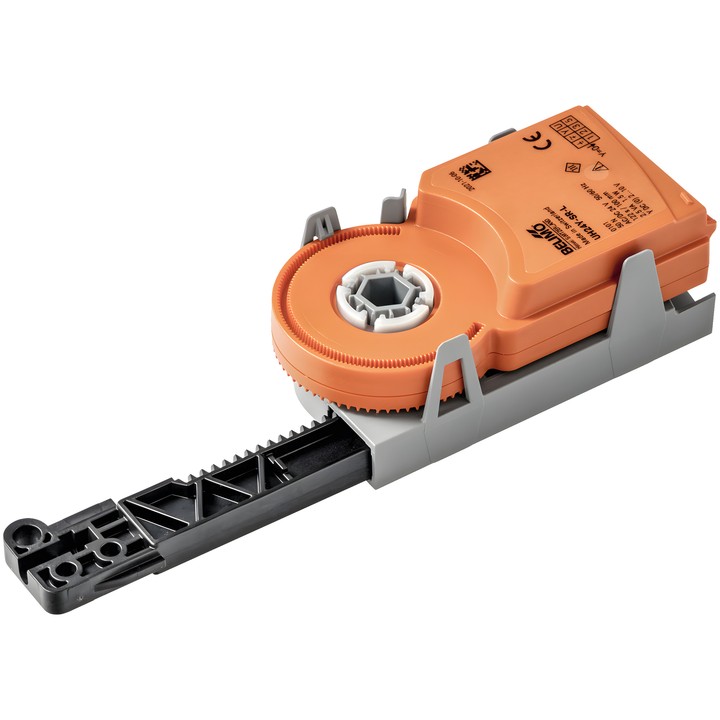

Atuador linear Belimo UH24Y-SR-L.1

Atuador modulante concebido para montagem de fábrica em equipamentos técnicos de instalações de edifícios. Destina-se a sistemas estacionários de aquecimento, ventilação e ar condicionado.

Principais características e parâmetros

• Força do motor: 50 N; tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Controlo modulante; gama de funcionamento Y: 2...10 V; sinal de retorno da posição U: 2...10 V.
• Curso: 60 mm; comprimento máximo do curso 60 mm, ajustável em incrementos de 1 mm. Limitação do curso por batentes mecânicos em ambos os lados no intervalo 30...60mm.
• Tempo de funcionamento do motor: 122 s / 100 mm, correspondente a 74 s / 60 mm.
• Consumo de potência durante o funcionamento: 1.5 W; em posição de repouso: 0.5 W; para dimensionamento dos cabos: 2.5 VA.
• Ligação da alimentação e do controlo: ficha de ligação Molex Mini-Fit Jr. 39303045. A ficha complementar do lado do cabo não está incluída no fornecimento.
• Sentido do movimento do motor: rotação para a esquerda (ccw); acionamento manual: não.
• Grau de proteção IEC/EN: IP20; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
• Embalagem múltipla: 40 un.
