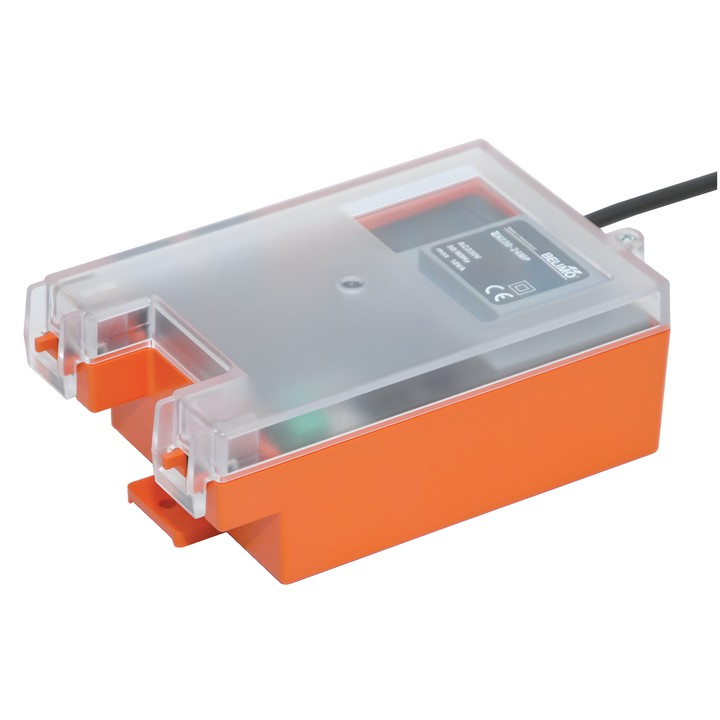

Belimo ZN230-24MP - fonte de alimentação MP-Bus para atuadores MP

Fonte de alimentação Belimo ZN230-24MP

O ZN230-24MP fornece alimentação local aos atuadores MP que funcionam numa rede MP-Bus de 2 fios. O dispositivo destina-se a instalações fixas de aquecimento, ventilação e ar condicionado.

Principais características e especificações

• Tensão nominal: AC 230 V, 50/60 Hz; gama de tensão nominal: AC 198 ... 264 V.
• Alimentação local de atuadores MP: AC 24 V; consumo de energia durante o funcionamento: 11 W; para dimensionamento dos cabos: 13VA; consumo de energia da saída secundária: Max. 10VA.
• É possível ligar um atuador MP e um sensor com o jumper S1 instalado, ou dois atuadores MP após retirar o jumper S1.
• Ligação à rede através de um cabo de 0,9 m com ficha Euro tipo 26; MP-Bus através de um terminal de parafuso de 2 pinos.
• Tomada para ligar as ferramentas de parametrização PC-Tool e ZTH EU. Quando uma ferramenta é ligada, a comunicação com a rede MP é interrompida.
• Temperatura ambiente: -20 … 50 °C; classe de proteção: II, isolamento completo.

O ZTH EU só pode ser ligado quando existe um atuador ligado à fonte de alimentação.
