Belimo RV24A-SZ - atuador linear para válvulas de sede

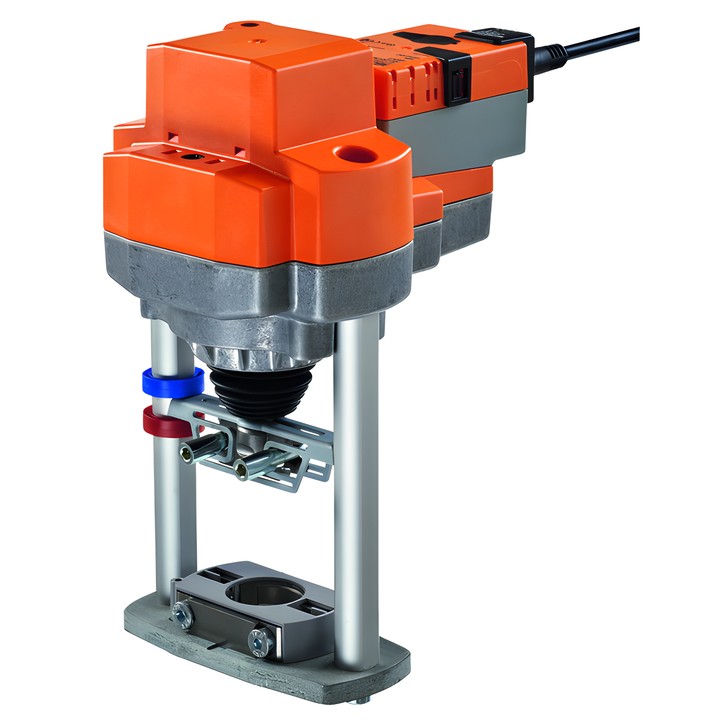

Atuador linear Belimo RV24A-SZ

O RV24A-SZ é um atuador modulante para válvulas de sede de 2 e 3 vias. O sinal de controlo Y determina a posição do atuador, enquanto o sinal de retorno U permite a leitura elétrica da posição.

Principais especificações

• Força de pressão: 4500 N; curso: 50 mm; tempo de funcionamento: 150 s / 50 mm.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Gama de funcionamento Y: 0.5...10 V; sinal de retorno de posição U: 0.5...10 V, máx. 0.5 mA.
• Consumo de potência durante o funcionamento: 6 W; em posição de repouso: 1.5 W; potência para dimensionamento dos cabos: 11 VA.
• Ligação da alimentação e do controlo: cabo 1 m, 4x 0.75 mm².
• Grau de proteção IEC/EN: IP54; grau de proteção NEMA/UL: NEMA 2.
• Temperatura ambiente: 0...50°C; humidade ambiente: máx. 95% RH, sem condensação.

Montagem e funcionamento

O atuador é montado diretamente na válvula através de maxilas de aperto perfiladas. Pode ser rodado 360° no pescoço da válvula. Um botão permite o comando manual e um interruptor altera o sentido do movimento. A adaptação à gama mecânica ocorre quando a alimentação é ligada pela primeira vez; também pode ser iniciada através do botão. O atuador está protegido contra sobrecargas e para automaticamente quando atinge a posição final.
