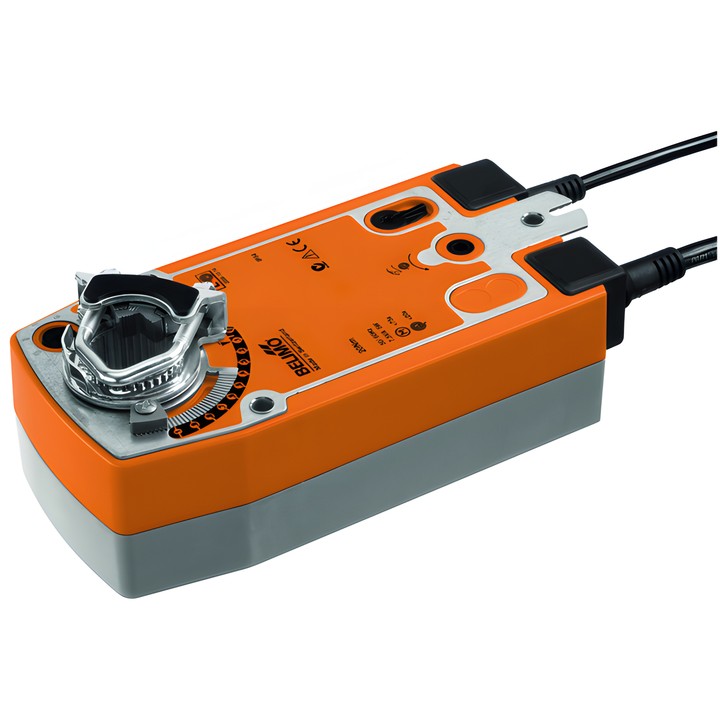

Belimo SF24A-SZ-S2 - atuador rotativo analógico com função de segurança

Belimo SF24A-SZ-S2

Atuador rotativo analógico com função de segurança para posicionar registos e válvulas em instalações de edifícios. De acordo com a ficha técnica, foi concebido para registos de ar com uma área até aprox. 4 m². Durante o funcionamento, o atuador tensiona a mola de retorno; após uma interrupção da alimentação, a mola coloca o registo na posição de segurança.

Principais características e especificações

• Binário do motor e da função de segurança: 20 Nm.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Gama de funcionamento Y: 0.5...10 V; sinal de realimentação U: 0.5...10 V.
• Contactos auxiliares: 2x SPDT, 1x 10% / 1x 11...100%.
• Tempo de funcionamento do motor: 150 s / 90°; tempo de funcionamento da função de segurança: <20 s @ -20...50°C, <60 s @ -30°C.
• Ângulo de rotação: máx. 95°; regulável a partir de 33% em incrementos de 2,5% através de um batente mecânico.
• Sentido de movimento do motor selecionável através do interruptor L/R; sentido de movimento da função de segurança selecionável pela montagem L/P.
• Posicionamento manual através de manivela e interruptor de bloqueio.
• Ligação mecânica: grampo universal 10...25.4 mm.
• Ligação de alimentação / controlo: cabo 1 m, 4x 0.75 mm²; ligação do contacto auxiliar: cabo 1 m, 6x 0.75 mm².
• Consumo durante o funcionamento: 4.5 W; em repouso: 1.5 W; potência nominal: 6.5 VA.
• Grau de proteção da caixa IEC/EN: IP54; temperatura ambiente: -30...50°C [-22...122°F].

A alimentação deve ser fornecida através de um transformador de segurança. O atuador destina-se a sistemas fixos de aquecimento, ventilação e ar condicionado.
