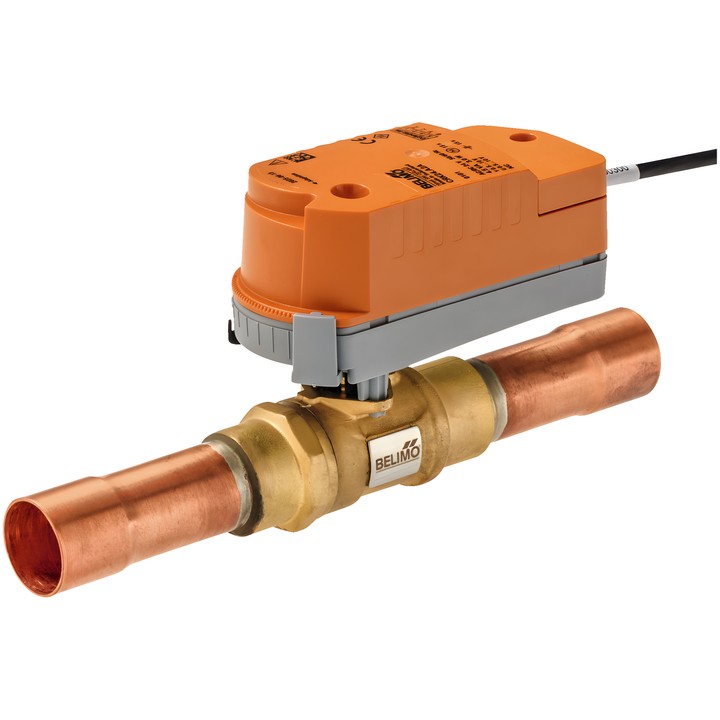

Belimo X8016M.11A2A - válvula de regulação de duas vias para refrigerantes

Belimo X8016M.11A2A – válvula de regulação para sistemas de refrigeração

Válvula de regulação de duas vias concebida para regular o caudal de refrigerantes HFC e HFO. Adequada para refrigerantes da classe de segurança A2L (ISO 817). A válvula é comandada por um atuador rotativo e inclui uma função de fecho de segurança com SuperCap.

Principais dados técnicos

• Kvs: 1.2 m³/h; PN 50; pressão de funcionamento admissível ps 5000 kPa; pressão diferencial máxima ∆pmax 3500 kPa.
• Ligação: casquilho ODF 16-16 mm para brasagem interior.
• Alimentação AC/DC 24 V; gama de tensão AC 19.2...28.8 V / DC 21.6...28.8 V; frequência 50/60 Hz.
• Controlo modulante: gama de funcionamento Y 0.5...10 V; sinal de feedback de posição U 0.5...10 V.
• Tempo de curso do motor 15 s / 90°; tempo de curso da função de segurança 15 s / 90°.
• Consumo de potência durante o funcionamento 2.5 W, em posição de repouso 0.5 W; potência para dimensionamento 5 VA. Ligação elétrica: cabo 3 m, 4x 0.34 mm².
• Temperatura do fluido -20...70°C [-4...158°F]; com ZCQ-E 70...120°C [158...248°F]. Temperatura ambiente -30...50°C [-22...122°F], sem radiação.
• Característica de caudal de igual percentagem (VDI/VDE 2173); estanque a bolhas, classe de estanquidade A (EN 12266-1).
• Corpo: latão CW617N; elemento de fecho: aço inoxidável AISI 316L.
• Grau de proteção IEC/EN IP40; classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV).

A montagem é permitida desde a posição vertical até à horizontal em relação à haste; não monte a válvula com a haste virada para baixo. O caudal é possível em ambas as direções. Se forem utilizados refrigerantes inflamáveis, a adequação do produto deve ser verificada separadamente para cada aplicação.
