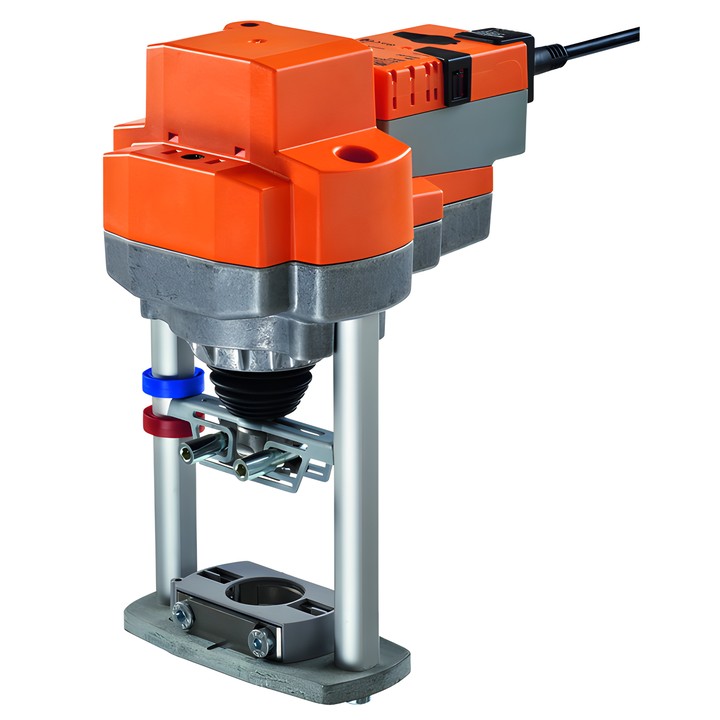

Belimo EVC24A-SZ - atuador linear para válvulas de sede

Belimo EVC24A-SZ

Atuador linear modulante para válvulas de sede de 2 e 3 vias. Destina-se a instalações fixas de aquecimento, ventilação e ar condicionado.

Principais características e parâmetros

• Força de impulso: 2500 N; curso: 40 mm.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Intervalo de funcionamento do sinal de controlo Y: 0.5...10 V; sinal de retorno de posição U: 0.5...10 V.
• Tempo de funcionamento do motor: 35 s / 40 mm.
• Consumo durante o movimento: 11 W; na posição de repouso: 1.5 W; potência para dimensionamento dos cabos: 18 VA.
• Ligação de alimentação e controlo: cabo 1 m, 4x 0.75 mm².
• Reposicionamento manual por botão; adaptação manual ou automática na primeira alimentação.
• Indicador mecânico de posição para um curso de 5...40 mm.
• Grau de proteção IEC/EN: IP54; grau de proteção NEMA/UL: NEMA 2.
