Belimo NVK24A-SZ-TPC - atuador linear para válvulas de sede

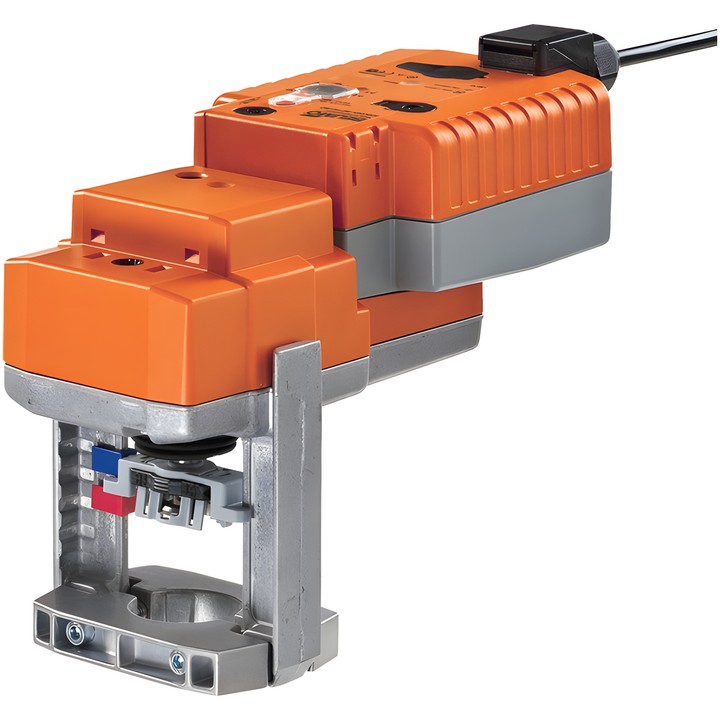

Belimo NVK24A-SZ-TPC

Atuador linear analógico para válvulas de sede de 2 e 3 vias, destinado a sistemas estacionários de aquecimento, ventilação e ar condicionado. Em caso de interrupção da alimentação, utiliza a energia armazenada nos condensadores para colocar a válvula na posição de segurança.

Principais características e parâmetros

• Força de impulso: 1000 N; curso: 20 mm.
• Tensão nominal: AC/DC 24 V; gama de funcionamento da alimentação: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Gama de funcionamento Y: 0.5...10 V; sinal de retorno U: 0.5...10 V.
• Posição de segurança (POP) ajustada por um seletor rotativo no intervalo 0...100%, em passos de 10%; tempo de manutenção da alimentação (PF): 2 s.
• Tempo de funcionamento do motor: 150 s / 20 mm; tempo de funcionamento da função de segurança: 35 s / 20 mm.
• Consumo de energia durante o funcionamento: 2.5 W; em repouso: 1.5 W; potência nominal: 6 VA.
• Ligação da alimentação / controlo: terminais com cabo de 1 m, 4x 0.75 mm², terminal de 4 mm².
• Reposicionamento manual através de botão; adaptação do intervalo de curso manual ou automática após a primeira colocação em funcionamento.
• Índice de proteção do invólucro: IP54; temperatura ambiente: 0...50°C.

O atuador é montado diretamente na válvula de sede utilizando uma braçadeira perfilada. Os condensadores do atuador fornecido estão completamente descarregados; antes do arranque, devem ser carregados durante cerca de 20 s.
