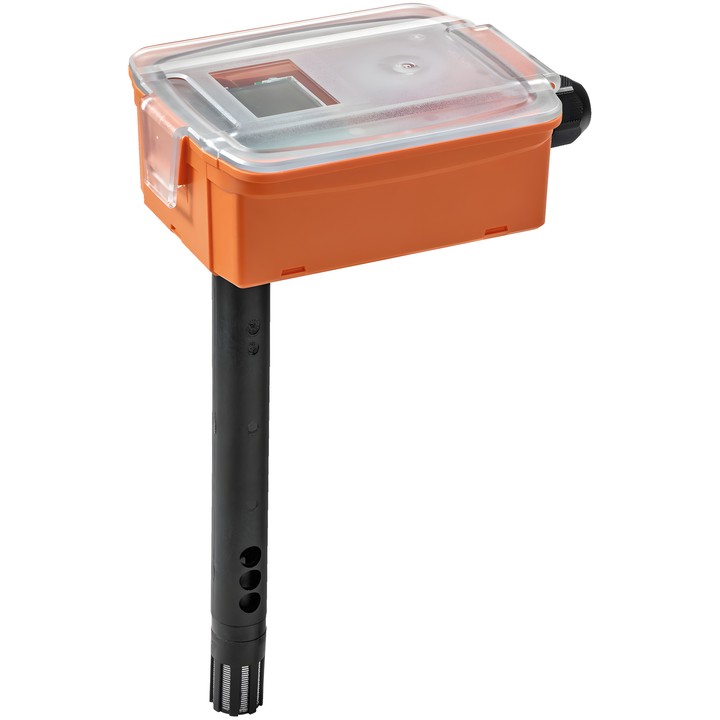

Belimo 22DTM-1106 - sensor de conduta de CO₂, humidade e temperatura

Belimo 22DTM-1106 – sensor de conduta

Sensor ativo concebido para medir CO₂, humidade e temperatura do ar numa conduta. A versão 22DTM-1106 está equipada com um ecrã LCD.

Principais características e parâmetros

• Grandezas medidas: CO₂, humidade relativa e temperatura.
• Tecnologia de medição de CO₂: canal duplo, NDIR.
• Gama de medição de CO₂: predefinição de fábrica 0...2000 ppm; com A-22G-A05: 0...5000 ppm.
• Gama de medição da humidade: 0...100% RH; temperatura: 0...50°C [32...122°F].
• Sinais de saída para CO₂, humidade e temperatura: 0...5 V, 0...10 V; 3 x saída de tensão, resistência mín. 10 kΩ. O sinal 0...5/10 V é ajustado através de um jumper.
• Tensão nominal: AC/DC 24 V.
• Ecrã: LCD retroiluminado.
• Comprimento da sonda: 180 mm; diâmetro da sonda: 19.5 mm.
• Grau de proteção da caixa: IP65 / NEMA 4X.
• Ligação elétrica: régua de terminais de mola amovível, máx. 2.5 mm².

É fornecida uma flange de montagem em plástico A-22D-A35. A configuração através da Belimo Duct Sensor Assistant App requer o módulo Bluetooth A-22G-A05; o módulo e a aplicação não são necessários para o funcionamento e a configuração padrão.
