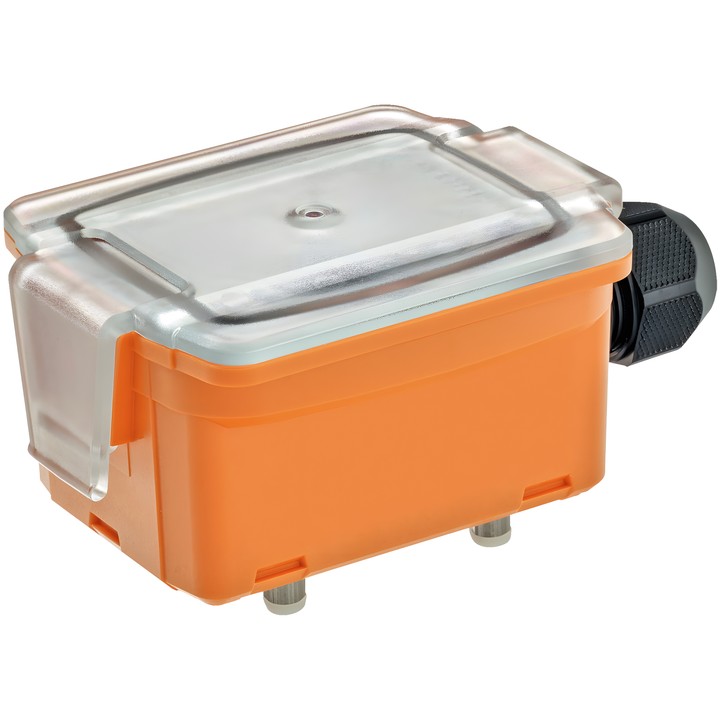

Belimo 22HL-10 - detetor de fugas de líquidos

Belimo 22HL-10 – detetor de fugas de líquidos

O dispositivo destina-se à deteção de fugas de líquidos em instalações fixas de aquecimento, ventilação e ar condicionado. De acordo com a documentação, pode ser utilizado para alarme, controlo e monitorização de depósitos, pavimentos técnicos, tetos falsos e divisões. O contacto comutador permite a ligação a sistemas de controlo e sinalização ou a ligação em série com uma válvula para interromper o fluxo de água.

Principais características e parâmetros

• Meios detetáveis: água e misturas de água com glicol até 50/50.
• Alimentação nominal: AC/DC 24 V; gama de tensão: AC 21.6...26.4 V / DC 13.5...26.4 V.
• Contacto comutador SPDT sem potencial; máx. AC/DC 24 V / 1 A.
• Reposição automática quando os contactos secam.
• Medição da condutividade; limiar de comutação ≈10 μS.
• Indicação LED: verde – alimentação correta, vermelho – fuga.
• Grau de proteção da caixa: IP65 / NEMA 4.
• Ligação elétrica: régua de terminais amovível com terminais de mola, máx. 2.5 mm²; bucim de cabo com alívio de tração ø6...8 mm.
• Temperatura ambiente: -10...50°C; temperatura do líquido: -20...70°C.
