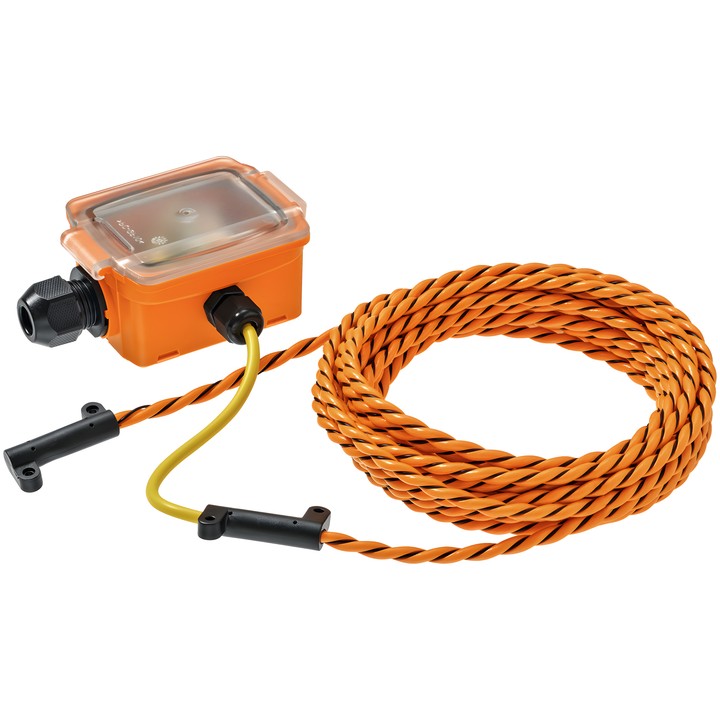

Belimo 22HL-105 - detetor de fugas de líquidos

Belimo 22HL-105 – detetor de fugas de líquidos

O dispositivo deteta fugas de líquidos através de um cabo de deteção. Destina-se a aplicações de alarme, controlo e monitorização de depósitos, pavimentos técnicos, tetos falsos e compartimentos em instalações fixas de aquecimento, ventilação e ar condicionado. Quando os contactos secam, o alarme é reposto automaticamente.

Características principais

• Cabo de deteção com 5 m de comprimento.
• Tensão nominal: AC/DC 24 V; gama de tensão: AC 21.6...26.4 V / DC 13.5...26.4 V.
• Contacto comutador SPDT livre de potencial: Max. AC/DC 24 V / 1 A.
• Limiar de comutação: ≈10 μS; valor medido: condutividade.
• Indicação LED: verde – alimentação correta, vermelho – fuga detetada.
• Grau de proteção da caixa: IP65 / NEMA 4.
• Ligação através de uma régua de terminais amovível com terminais de mola, máx. 2.5 mm².
• Meio: água ou mistura de água e glicol até 50/50.

O cabo de deteção pode ser colocado em meandro sobre uma superfície ou em espiral à volta de um tubo. Quando instalado num tubo, a condensação na sua superfície pode acionar o interruptor.
