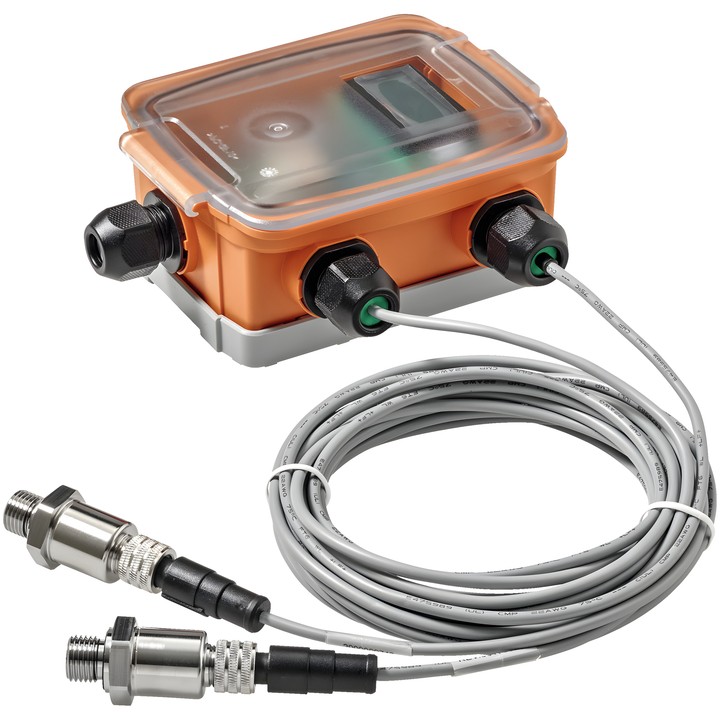

Belimo 22PDP-186 - sensor de pressão diferencial para líquidos

Belimo 22PDP-186 – sensor de pressão diferencial para líquidos

Sensor ativo para medir a pressão diferencial em sistemas HVAC estacionários. Destina-se a água e misturas de água com glicol. O dispositivo mede a pressão nos lados de alta e baixa pressão e, em seguida, calcula a diferença de pressão.

Principais características e especificações

• Gama de medição: 0...10 bar (0...150 psi). A pressão de funcionamento em relação à pressão ambiente também deve estar dentro da gama de medição.
• Quatro gamas selecionáveis para 22PDP-186: 0...10 bar, 0...5 bar, 0...2 bar e 0...1 bar; definição de fábrica: 0...10 bar.
• Alimentação: AC/DC 24 V.
• Saída de tensão: 1 x 0...5 V, 0...10 V, resistência mín. 10 kΩ; saída de corrente: 1x 4...20 mA, resistência máx. 500 Ω. O sinal 0...5/10 V ou 4...20 mA é selecionado através de um interruptor com a alimentação desligada.
• Visor LCD com dimensões de 16x38 mm.
• Ligação de pressão: G 1/4". Ligação elétrica: régua de terminais amovível com terminais de mola, máx. 2.5 mm².
• Grau de proteção: IP65 / NEMA 4X.
• Tempo de resposta típico: <0.5 s.

Para o modelo 22PDP-186, a sobrepressão admissível é de 20 bar, a pressão negativa em relação ao ambiente é de -1 bar e a pressão de rutura é de 200 bar. Não é possível medir na gama de sobrepressão.
