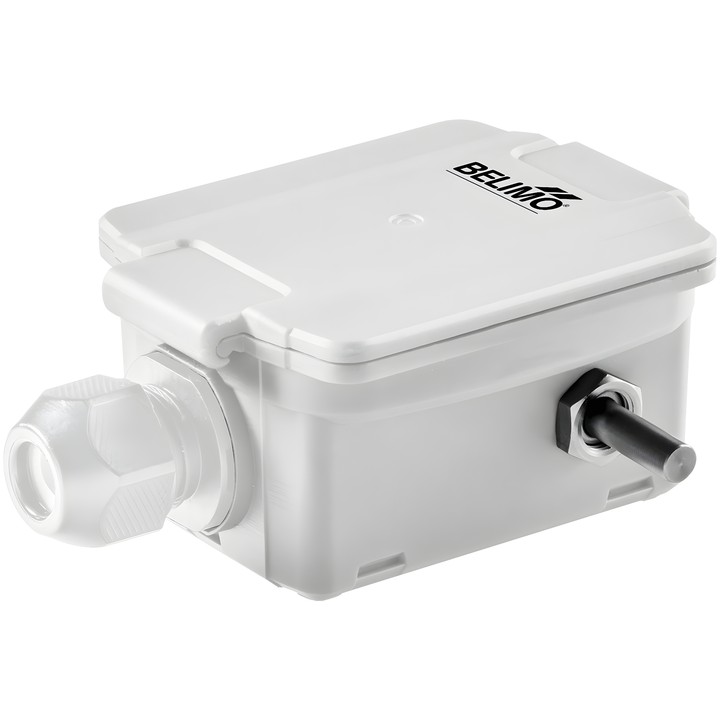

Belimo 22UT-12 - sensor de temperatura exterior

Belimo 22UT-12 – sensor de temperatura exterior

Sensor ativo para medir a temperatura do ar em espaços exteriores. A documentação indica câmaras frigoríficas e estufas como aplicações típicas.

Principais características e especificações

• Alimentação nominal: AC/DC 24 V; gama de tensão: AC 21.6...26.4 V / DC 13.5...26.4 V.
• Saída de tensão: 1 x 0...5 V, 0...10 V, resistência mín. 5 kΩ; o sinal 0...5/10 V é ajustado através de um jumper.
• 8 gamas de medição selecionáveis; elemento de medição baseado em Pt1000 class AA.
• Precisão da medição da temperatura: ±0.5°C @ 21°C [±0.9°F @ 70°F] com as definições de gama S2 e S4.
• Comprimento da sonda: 25 mm; diâmetro da sonda: 6 mm.
• Grau de proteção: IP65 / NEMA 4X.
• Ligação elétrica: bloco de terminais de mola encaixável, máx. 2.5 mm².
• Temperatura ambiente: -35...50°C [-30...120°F].

As gamas de medição selecionadas através das definições dos jumpers incluem S0–S7. A gama de medição máxima indicada não define a temperatura admissível do meio medido pelo sensor.
