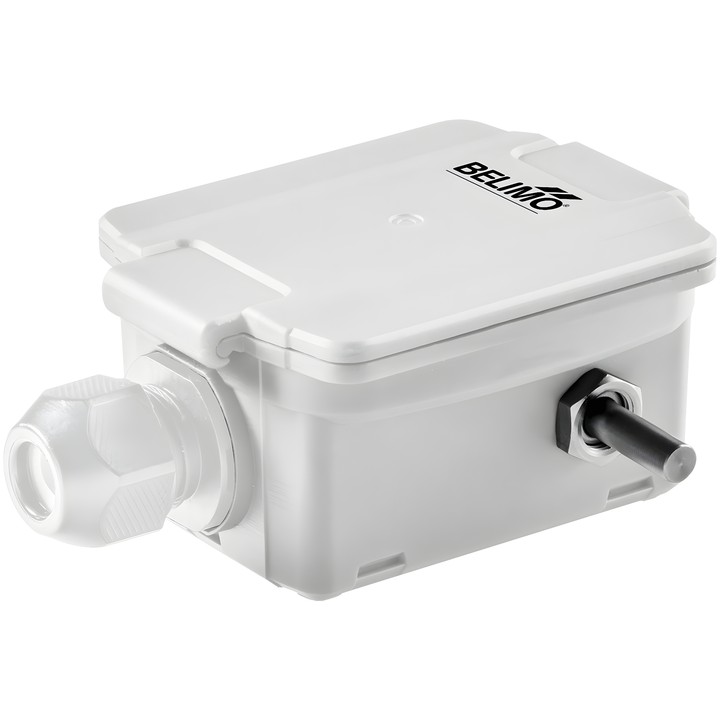

Belimo 22UT-14 - sensor de temperatura exterior

Belimo 22UT-14 – sensor de temperatura exterior

Sensor ativo para medir a temperatura do ar exterior. O sinal de saída de 4...20 mA corresponde à gama de medição selecionada.

Características principais

• Alimentação nominal: DC 24 V; gama de tensão: DC 13.5...26.4 V.
• Saída de corrente: 1x 4...20 mA, resistência máx. 500 Ω.
• 8 gamas de medição selecionáveis através das definições dos jumpers: S0 -50...50°C, S1 -10...120°C, S2 0...50°C, S3 0...250°C, S4 -15...35°C, S5 0...100°C, S6 -20...80°C, S7 0...160°C.
• Elemento de medição baseado em Pt1000 class AA; precisão ±0.5°C @ 21°C para as definições S2 e S4.
• Sonda: comprimento 25 mm, diâmetro 6 mm.
• Grau de proteção da caixa: IP65 / NEMA 4X.
• Ligação: régua de terminais de mola encaixável, máx. 2.5 mm²; bucim de cabo ø6...8 mm.
• Temperatura ambiente: -35...50°C; temperatura do meio: -35...50°C.

As gamas de medição indicadas não definem a temperatura admissível do meio; o respetivo limite é -35...50°C.
