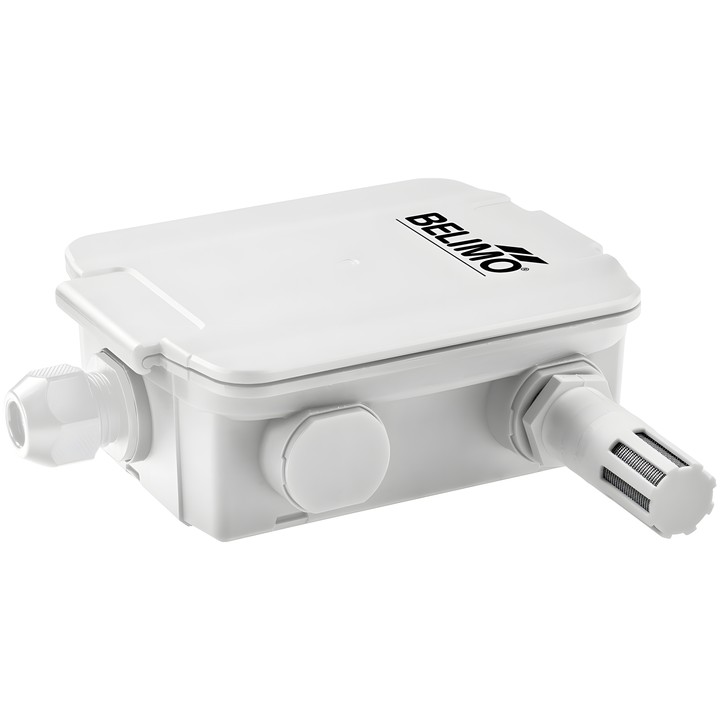

Belimo 22UTH-110M - sensor exterior de humidade e temperatura

Sensor exterior Belimo 22UTH-110M

Este sensor com proteção contra as intempéries foi concebido para medir a humidade e a temperatura do ar exterior. Na saída, é possível selecionar um sinal de entalpia ou de ponto de orvalho em vez do sinal de humidade.

Principais características e parâmetros

• Tensão nominal: AC/DC 24 V; gama de tensão: AC 21.6...26.4 V / DC 13.5...26.4 V.
• Saída ativa: 1 x 0...5 V, 0...10 V, resistência mín. 10 kΩ; sinal 0...5/10 V ajustável por jumper.
• Saída passiva de temperatura: NTC10k Pre (10k3).
• Gama de medição da humidade relativa: 0...100% RH, sem condensação; precisão: ±2% entre 0...80% RH @ 25°C.
• Gama de medição da temperatura para o sensor passivo: -35...50°C [-30...120°F]; precisão: ±0.2°C @ 25°C [±0.35°F @ 77°F].
• Gama de humidade absoluta configurável no transmissor: 0...50 g/m³ (predefinição) ou 0...80 g/m³; gama de entalpia: 0...85 kJ/kg.
• Gama do ponto de orvalho configurável no transmissor: 0...50°C [40...140°F] (predefinição) ou -20...80°C [0...200°F].
• Ligação elétrica: régua de terminais de mola encaixável, máx. 2.5 mm²; bucim de cabo com alívio de tração ø6...8 mm.
• Grau de proteção: IP65 / NEMA 4X.
