Belimo BF230-C232 - atuador com retorno por mola para registos corta-fogo

Belimo BF230-C232

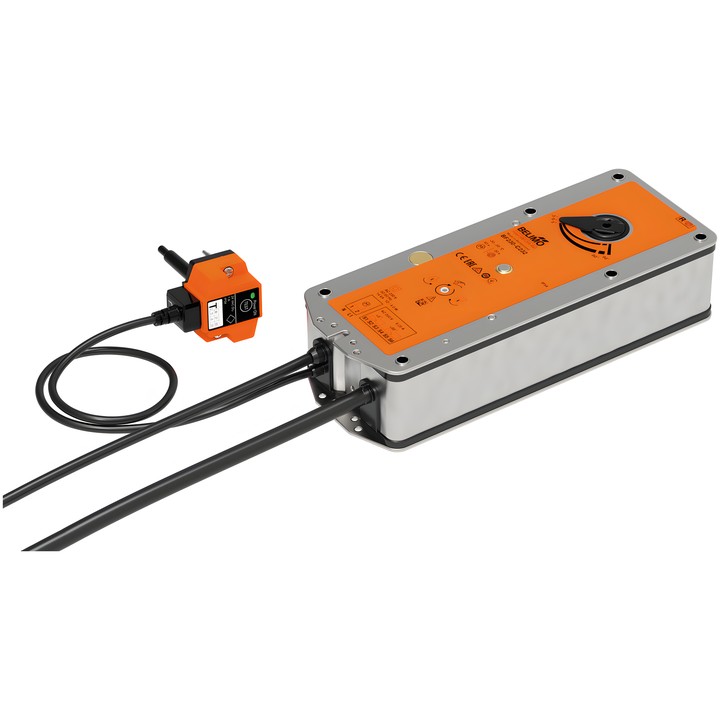

Atuador com retorno por mola e disparador termoelétrico BAT (72°C), destinado a registos corta-fogo e de controlo de fumo de 90° em sistemas de ventilação e climatização. Durante o funcionamento, o motor coloca o registo na posição de trabalho e tensiona a mola. Quando a alimentação é interrompida, a mola coloca o registo na posição de segurança.

Características principais

• Alimentação AC 230 V; comando Fechar/Abrir.
• Binário do motor: 20 Nm; binário da função de segurança: 20 Nm.
• Tempo de funcionamento do motor: <60 s / 90°; tempo de funcionamento da função de segurança: <30 s @ 20°C.
• Disparador BAT com fusíveis térmicos para a temperatura ambiente e a temperatura no interior da conduta: 72°C.
• Dois contactos auxiliares 2x SPDT, com pontos de comutação a 5° / 80°.
• Ligação mecânica: ligação de forma 12x12 mm, veio oco não passante; ângulo máximo de rotação 95°.
• Sentido de movimento do motor selecionado pela montagem L/R; acionamento manual com batente e indicador mecânico de posição.
• Grau de proteção IP54; consumo de potência de 8 W durante o movimento e 3 W em posição de repouso.
• Ligação de alimentação e controlo: cabo 1 m, 2x 0.75 mm², sem halogéneos; ligação dos contactos auxiliares: cabo 1 m, 6x 0.75 mm², sem halogéneos.

A atuação de qualquer um dos fusíveis térmicos BAT interrompe permanentemente a alimentação. O funcionamento da interrupção da alimentação pode ser verificado com o botão de teste enquanto o atuador está ligado à alimentação.
