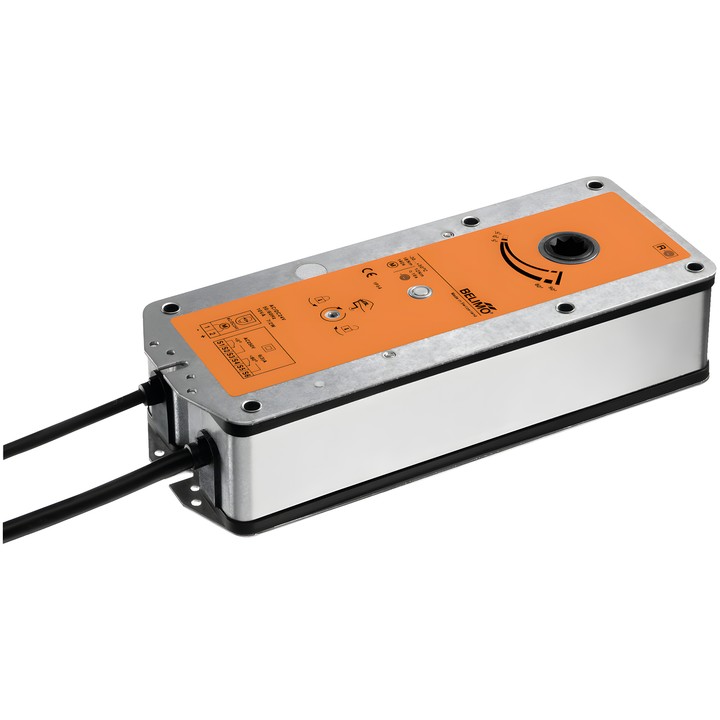

Belimo BF48-5 - atuador de retorno por mola para registos corta-fogo

Belimo BF48-5 – atuador para registos corta-fogo e de controlo de fumos

Atuador de retorno por mola concebido para registos corta-fogo e de controlo de fumos de 90° em sistemas de ventilação e climatização. Durante o funcionamento, o motor desloca o registo e tensiona a mola de retorno; quando a alimentação é interrompida, a energia da mola leva o registo para a posição de segurança.

Principais dados técnicos

• Tensão nominal: AC/DC 48 V; frequência: 50/60 Hz.
• Controlo: Fechar/Abrir.
• Binário do motor: 18 Nm; binário da função de segurança: 12 Nm.
• Tempo de funcionamento do motor: <120 s / 90°; tempo de funcionamento da função de segurança: 16 s @ 20°C.
• Consumo de potência durante o funcionamento: 11 W; na posição de repouso: 3.5 W; para dimensionamento dos cabos: 16 VA.
• Contactos auxiliares: 2x SPDT; pontos de comutação: 5° / 80°.
• Ligação da alimentação e do controlo: cabo 1 m, 2x 0.75 mm² (sem halogéneos); ligação dos contactos auxiliares: cabo 1 m, 6x 0.75 mm² (sem halogéneos).
• Ligação mecânica: ligação de forma 12x12 mm, veio oco não passante.
• Ângulo de rotação: máx. 95°; o sentido do movimento do motor é selecionado pela montagem E/D.
• Acionamento manual com batente de posição; indicador mecânico de posição.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).

Inclui: manivela, indicador, cobertura de proteção e inserto para a ligação de forma 12/10 mm. De acordo com a documentação, o fabricante do registo adapta e monta o atuador no registo; a Belimo fornece-o diretamente aos fabricantes de registos de segurança.
