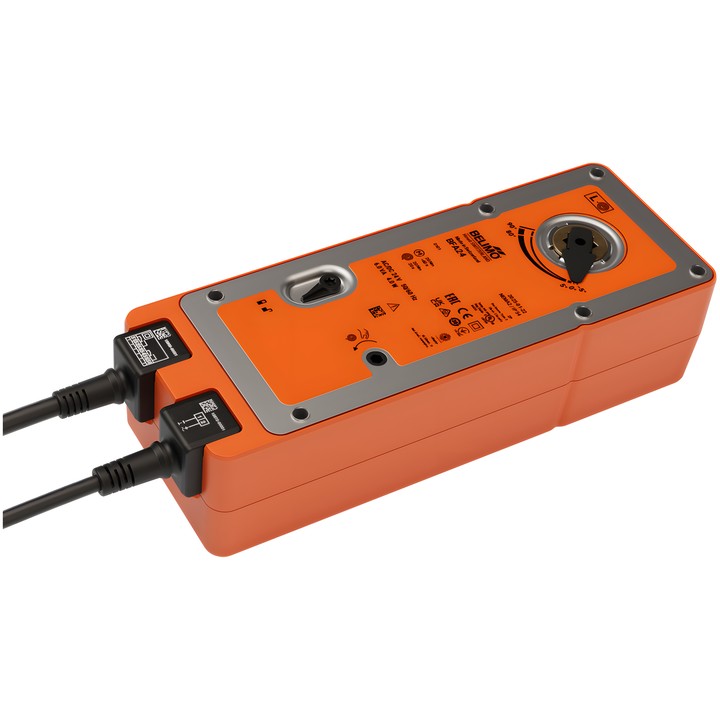

Belimo BFA24-SR – dados técnicos
Atuador com retorno por mola para registos corta-fogo e de desenfumagem de 90° em sistemas de ventilação e climatização. O sinal analógico Y coloca o registo na posição de funcionamento e, simultaneamente, tensiona a mola. Em caso de interrupção da alimentação, a mola desloca o registo para a posição de segurança.
- Binário do motor: 20 Nm; binário da função de segurança: 20 Nm.
- Tensão nominal: AC/DC 24 V (SELV), 50/60 Hz; gama de tensão: AC 19.2...28.8 V / DC 21.6...28.8 V.
- Controlo modulante; gama de funcionamento Y: 2...10 V; sinal de retorno U: 2...10 V.
- Tempo de funcionamento do motor: <60 s / 90°; tempo de funcionamento da função de segurança: 20 s @ -10...55°C, <60 s @ -30...-10°C.
- Consumo durante o funcionamento: 7 W; na posição de repouso: 1.5 W; para dimensionamento dos cabos: 9.5 VA.
- Contactos auxiliares: 2x SPDT; pontos de comutação: 5° / 80°.
- Ligação da alimentação e do controlo: cabo 1 m, 4x 0.75 mm², FRNC (sem halogéneos); ligação dos contactos auxiliares: cabo 1 m, 6x 0.75 mm², FRNC (sem halogéneos).
- Ligação mecânica: união de forma 12x12 mm, veio oco passante; ângulo de rotação: máx. 95°.
- O sentido de movimento do motor é selecionado pela montagem E/D; acionamento manual com batente de posição.
- Grau de proteção: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
Inclui: manivela, indicador de posição e saco de proteção. O acionamento manual só deve ser efetuado com a alimentação desligada. O fabricante do registo adapta o atuador e monta-o no registo; de acordo com a documentação, é fornecido diretamente aos fabricantes de registos de segurança.
