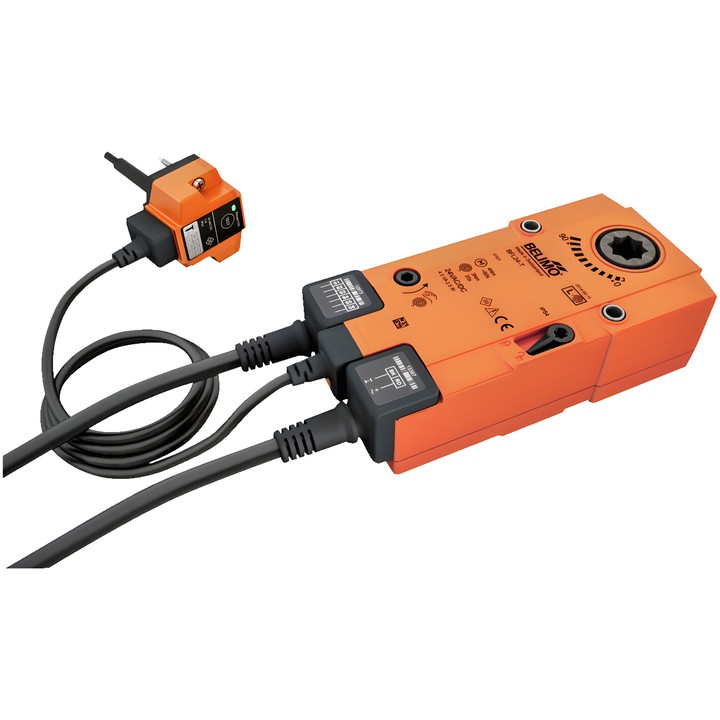

Belimo BFL24-SR-T – atuador com retorno por mola para registos corta-fogo e de controlo de fumos
Atuador com controlo modulante e disparador termoelétrico BAT (72°C), concebido para registos corta-fogo e de controlo de fumos de 90° em sistemas de ventilação e climatização. Durante o funcionamento, a mola de retorno é tensionada; quando a alimentação é interrompida, desloca o registo para a posição de segurança.
Principais parâmetros
- Alimentação: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
- Controlo modulante: intervalo de funcionamento Y 2...10 V; sinal de realimentação U 2...10 V.
- Binário: motor 4 Nm; função de segurança 3 Nm.
- Tempo de funcionamento do motor: <60 s / 90°; tempo de funcionamento da função de segurança: 20 s @ -10...55°C, <60 s @ -30...-10°C.
- Disparador BAT: temperatura de atuação dos fusíveis térmicos no interior e no exterior da conduta 72°C.
- Contactos auxiliares: 2x SPDT, pontos de comutação 5° / 80°.
- Ligação mecânica: ligação de forma 12x12 mm, eixo oco passante; ângulo de rotação máx. 95°.
- Consumo de energia durante o funcionamento: 2.3 W; em posição de repouso: 0.6 W; para dimensionamento dos cabos: 4.1 VA.
- Ligação de alimentação e controlo: cabo 1 m, 4x 0.75 mm², sem halogéneos; ligação dos contactos auxiliares: cabo 1 m, 6x 0.75 mm², sem halogéneos.
- Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
Operação e equipamento
O sentido de movimento do motor pode ser selecionado através da montagem à esquerda/direita. O atuador permite o ajuste manual com batente e dispõe de um indicador mecânico de posição. O conjunto inclui manivela, indicador, cobertura de proteção e inserto de ligação de forma 12/10 mm.
