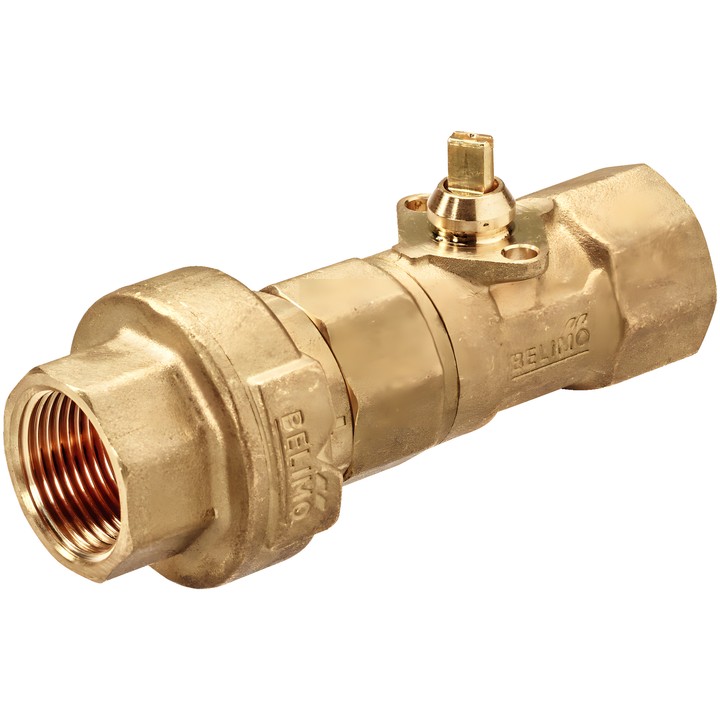

Belimo C220QFL-G - válvula de esfera de 2 vias com limitador de caudal PI

Belimo C220QFL-G – dados técnicos

Válvula de esfera PI de 2 vias com limitador de caudal, destinada a sistemas hidráulicos fechados. De acordo com a documentação, é utilizada para controlo abrir/fechar no lado da água de unidades ventilo-convectoras e tetos de arrefecimento.

• Ligação: rosca fêmea Rp 3/4", DN 20; PN 25.
• Caudal nominal V'nom: 1900 l/h (0.52 l/s; 1.9 m³/h).
• Fluido: água; temperatura do fluido: 2...60°C [36...140°F].
• Pressão diferencial: 20...280 kPa; pressão de fecho ∆ps: 520 kPa.
• A uma pressão diferencial de 20...280 kPa, o limitador integrado mantém um caudal constante quando a válvula está aberta a 90°. Para um funcionamento silencioso, é indicado 50 kPa.
• Estanquidade: estanque a bolhas, classe de fuga A (EN 12266-1).
• Corpo e haste: latão; elemento de fecho: latão cromado; vedante da haste: O-ring EPDM; sede: PTFE, O-ring EPDM.
• Ângulo de rotação: 90°.

Indicações de montagem

A montagem é permitida desde a posição vertical até à horizontal relativamente à haste; não é permitida a montagem com a haste virada para baixo. Respeite o sentido do fluxo indicado pela seta no corpo. Recomenda-se a montagem no retorno.
