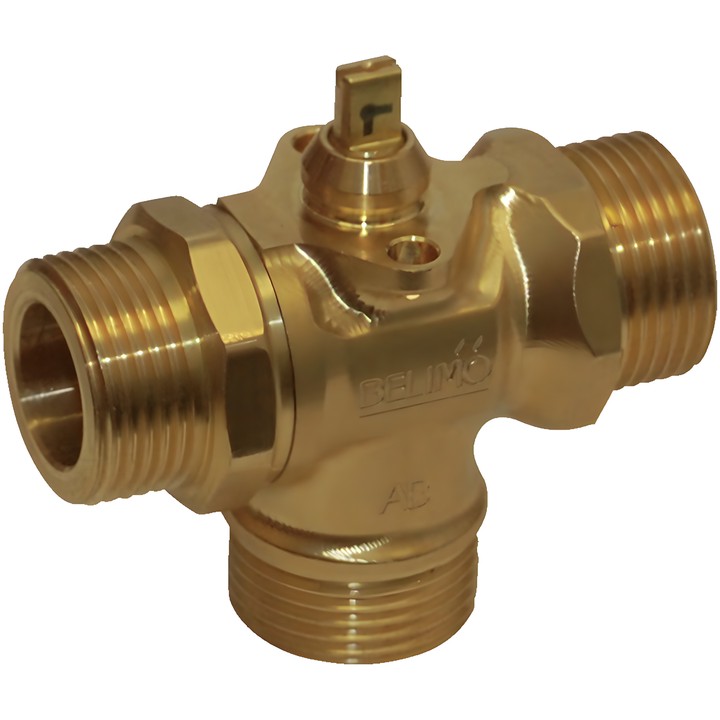

Belimo C515Q-H - válvula de zona de comutação de 3 vias DN 15

Belimo C515Q-H – válvula de zona de comutação

Válvula de 3 vias destinada à comutação e ao controlo abrir/fechar no lado da água de sistemas de ventilação e aquecimento em circuitos de água fechados. A válvula é acionada por um atuador rotativo comandado por um sinal abrir/fechar.

Principais características e parâmetros

• DN 15, PN 25; rosca macho G 3/4", ligação conforme ISO 228-1.
• Kvs 2.3 m³/h; ps 1600 kPa.
• Fluido: água, água com um máximo de 50% vol. de glicol.
• Temperatura do fluido: 2...100°C [36...212°F]; 2...90°C com atuador.
• Pressão diferencial máxima ∆pmax 280 kPa; pressão de fecho 280 kPa. Para funcionamento silencioso é indicado 50 kPa.
• Estanquidade: sem passagem de bolhas de ar, classe de fuga A (EN 12266-1).
• Ângulo de rotação: 90°; fluxo possível em ambas as direções.
• Corpo e haste em latão; elemento de fecho em latão cromado; vedação da haste: O-ring EPDM; sede: PTFE, O-ring EPDM.
• Montagem manual do atuador por encaixe, sem ferramentas. A válvula não necessita de manutenção.

Instruções de montagem

É permitida a montagem desde a posição vertical até à horizontal em relação à haste. Não montar com a haste virada para baixo. Para obter o ângulo de rotação de 90° necessário à comutação, retire o batente final do atuador.
