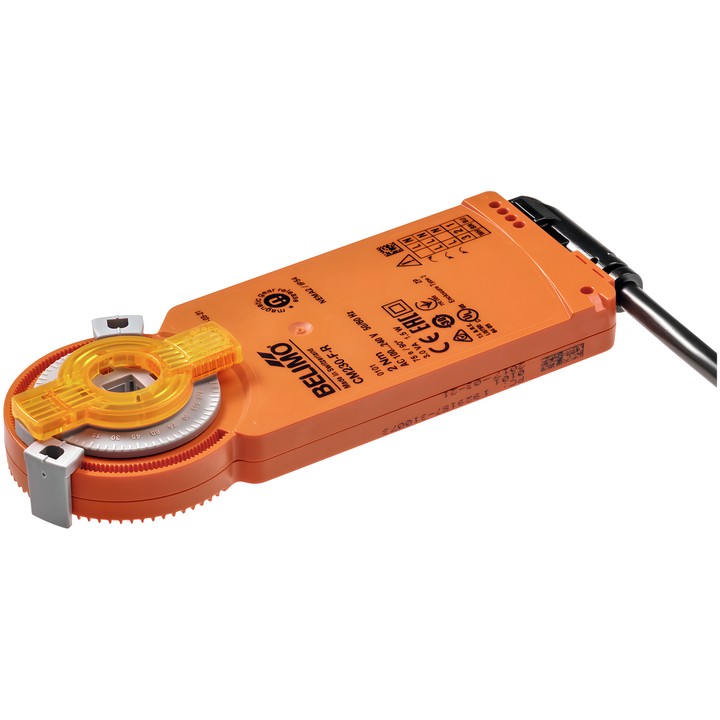

Belimo CM230-F-R - atuador para registos

Atuador para registos Belimo CM230-F-R

Atuador destinado à regulação de registos de ar em instalações fixas de aquecimento, ventilação e ar condicionado. De acordo com a ficha técnica, é adequado para registos de ar com uma área até aprox. 0.4 m².

Características e parâmetros principais

• Binário do motor: 2 Nm.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: Abrir/Fechar, de 3 pontos.
• Tempo de funcionamento do motor: 75 s / 90°; sentido do movimento: rotação para a direita (cw).
• Ângulo de rotação: 0...287.5°; ajuste do ângulo através de batentes mecânicos.
• Ligação mecânica: ligação de encaixe de forma 8x8 mm.
• Comando manual através de íman; indicador mecânico de posição.
• Consumo de potência durante o movimento: 1.5 W; em repouso: 1 W; potência para dimensionamento dos cabos: 3 VA.
• Ligação de alimentação e controlo: cabo de 1 m, 3x 0.75 mm².
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador é montado diretamente no eixo do registo e protegido contra rotação por um clipe Z-ARCM incluído no fornecimento. O dispositivo está protegido contra sobrecargas e para automaticamente quando alcança o batente.
