Belimo CM24-SX-R - atuador modulante para registos

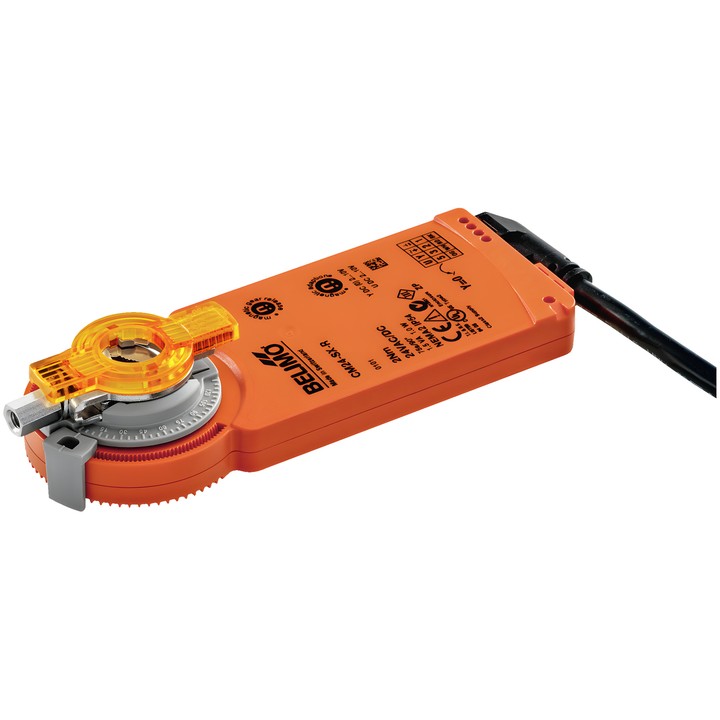

Atuador para registos Belimo CM24-SX-R

Este atuador modulante destina-se ao posicionamento de registos em instalações técnicas de edifícios. De acordo com a ficha técnica, pode operar registos de ar com uma área até aprox. 0.4 m². O sinal de controlo Y determina a posição do atuador, enquanto a tensão de retorno U é utilizada para indicar eletricamente a posição do registo.

Principais características e especificações

• Binário do motor: 2 Nm; tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Gama de funcionamento Y: 2...10 V; sinal de retorno de posição U: 2...10 V.
• Tempo de curso do motor: 75 s / 90°; sentido de rotação do motor: para a direita (cw).
• Ângulo de rotação: 0...287.5°; ajuste do ângulo através de batentes mecânicos de fim de curso.
• Reposicionamento manual com um íman; adaptação da gama de regulação ativada por íman e automática na primeira ligação da alimentação.
• Ligação mecânica: abraçadeira universal para veios de 6...12.7 mm; ligação de alimentação e controlo: cabo de 1 m, 4x 0.75 mm².
• Consumo durante o movimento: 1 W; em posição de repouso: 0.5 W; potência para dimensionamento dos cabos: 1.5 VA.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador é montado diretamente no veio do registo e protegido contra rotação pelo clipe Z-ARCM incluído no produto. Após o reposicionamento manual, é necessária uma adaptação ativada por íman.
