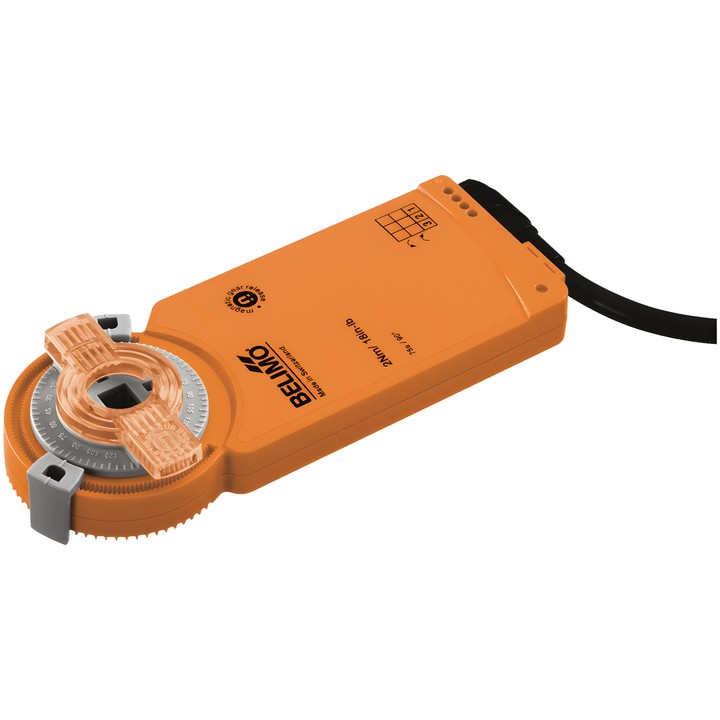

Belimo CM24G-SR-F-L - atuador modulante para registos

Atuador para registos Belimo CM24G-SR-F-L

Este atuador modulante destina-se à regulação de registos em instalações técnicas de edifícios. De acordo com a documentação do fabricante, é adequado para registos de ar com uma área até aprox. 0.4 m².

Principais especificações

• Binário: 2 Nm.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Gama de funcionamento Y: 2...10 V; sinal de retorno de posição U: 2...10 V.
• Tempo de funcionamento do motor: 75 s / 90°; ângulo de rotação: máx. 95° com limitadores mecânicos.
• Sentido de rotação do motor: no sentido contrário ao dos ponteiros do relógio (ccw).
• Consumo de potência durante o funcionamento: 1 W; em posição de repouso: 0.5 W; para dimensionamento dos cabos: 1.5 VA.
• Ligação mecânica: ligação de forma 8x8 mm; ligação de alimentação e controlo: cabo de 1 m, 4x 0.75 mm².
• Regulação manual através de um íman; indicador mecânico de posição.
• Grau de proteção IEC/EN IP66; temperatura ambiente: -30...50°C [-22...122°F].

Para garantir o grau de proteção IP66, a parte posterior do atuador deve ficar bem encostada à caixa do registo. Na montagem rodada 180°, com a parte frontal do atuador pressionada contra a caixa do registo, apenas é garantido o grau de proteção IP54.
