Belimo CM24K-T-L.2 - atuador rotativo para registos

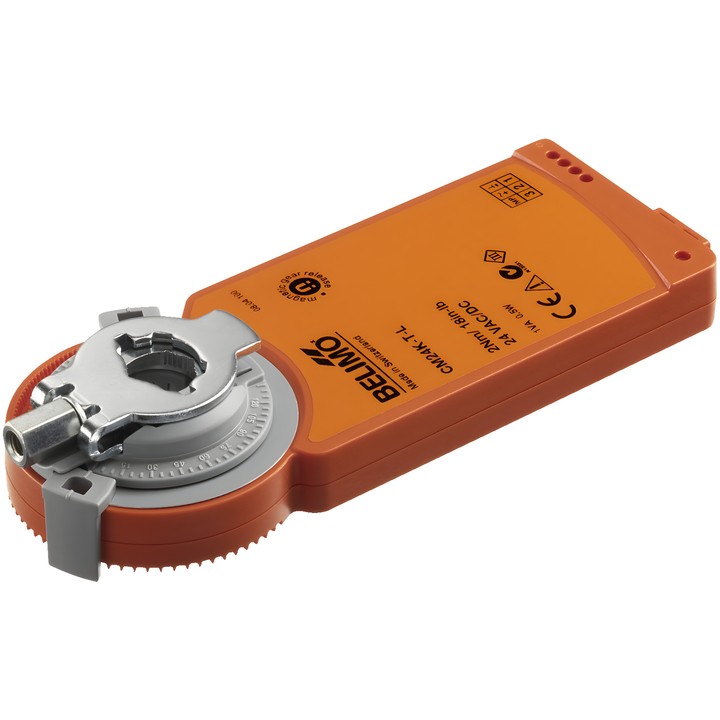

Atuador rotativo Belimo CM24K-T-L.2

Atuador para posicionamento de registos em sistemas técnicos de edifícios, concebido para funcionar com o módulo SKM230-T-B12. O comando Close/Open é efetuado através do módulo; a documentação descreve o sistema como equipado com uma função de segurança.

Principais características e parâmetros

• Binário do motor: 2 Nm; tensão nominal: DC 24 V.
• Tempo de funcionamento do motor: 75 s / 90°; ângulo de rotação: 95° com limitadores mecânicos ajustáveis em ambos os lados.
• Sentido do movimento do motor: rotação para a esquerda (ccw).
• Braçadeira universal para veio de 6...12.7 mm; ajuste manual com um íman.
• Consumo durante o movimento: 0.5 W; em repouso: 0.2 W; potência para dimensionamento dos cabos: 1 VA.
• Ligação de alimentação e comando: terminais, fio de cobre rígido de 1,5 mm² ou fio flexível de 1,0 mm² (3 condutores).
• Grau de proteção IEC/EN IP20; classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
• Embalagem múltipla: 20 un.

O atuador está protegido contra sobrecargas e para automaticamente ao atingir o limitador. A utilização da função de segurança é descrita em conjunto com o módulo.
