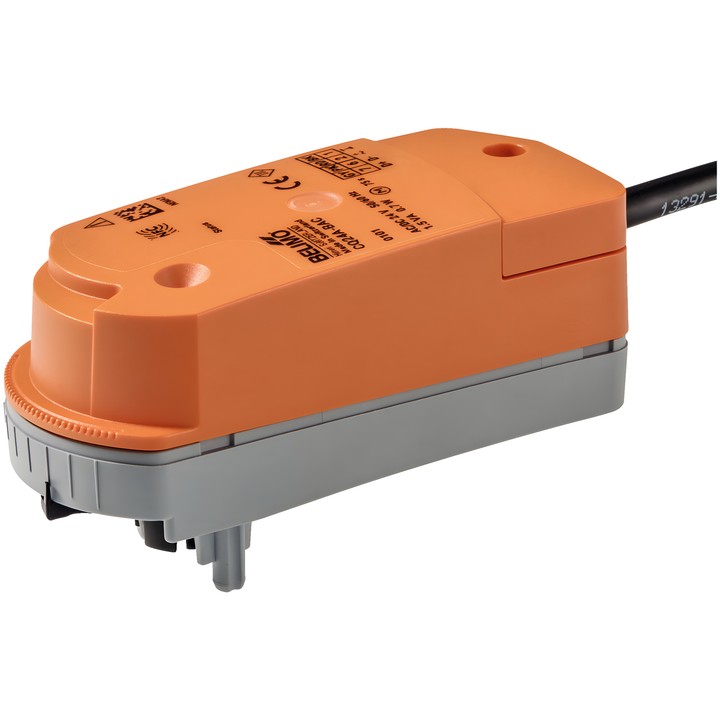

Belimo CQ24A-BAC - atuador rotativo para válvulas de zona

Atuador rotativo Belimo CQ24A-BAC

O CQ24A-BAC é um atuador rotativo com comunicação para válvulas de zona. Recebe um sinal de controlo digital e transmite o estado atual através de BACnet MS/TP ou Modbus RTU.

Principais características e parâmetros

• Binário: 1 Nm; tempo de movimento: 75 s / 90°.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Consumo de potência: 0.7 W durante o funcionamento e 0.6 W em repouso; potência para dimensionamento da cablagem: 1.5 VA.
• Comunicação: BACnet MS/TP (configuração de fábrica) ou Modbus RTU.
• Ligação de alimentação e controlo: cabo de 1 m, 4x 0.34 mm².
• Grau de proteção IEC/EN: IP40; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montagem de encaixe sem ferramentas; ajuste manual depois de desacoplar o atuador.
• O limite do ângulo de rotação é definido através da Belimo Assistant App ou da comunicação por barramento para ajustar Kv (QCV) ou V'max (PIQCV). O atuador é fornecido sem clipe limitador.
• Indicador de posição e proteção contra sobrecarga; o atuador para automaticamente ao atingir o batente.
