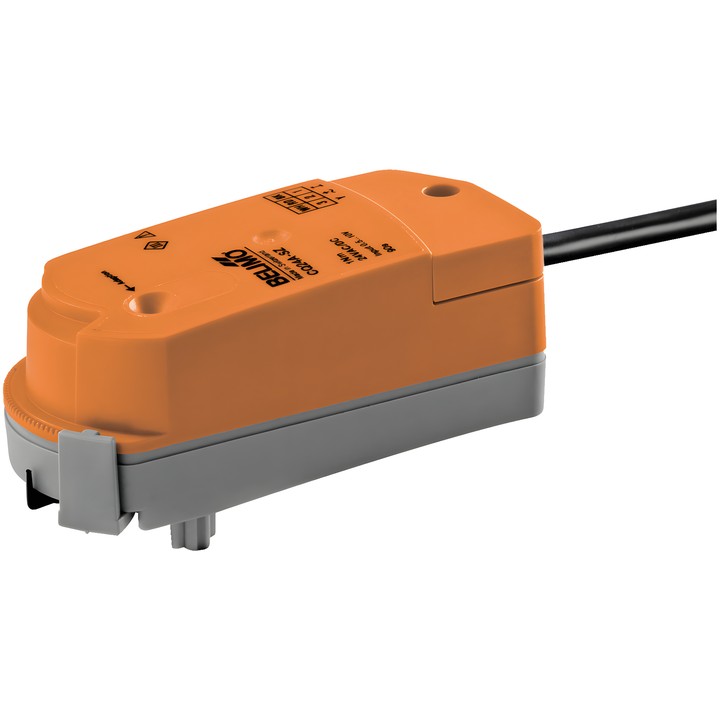

Belimo CQ24A-SR - Atuador rotativo para válvulas de zona

Belimo CQ24A-SR – atuador para válvulas de zona

Atuador rotativo eletrónico com controlo modulante. A tensão de medição U é utilizada para indicar eletricamente a posição da válvula 0...100% e como sinal de controlo para outros atuadores.

Principais características e parâmetros

• Binário: 1 Nm; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Intervalo de funcionamento do sinal de controlo Y: 2...10 V; sinal de retorno de posição U: 2...10 V.
• Tempo de curso: 75 s / 90°; consumo de potência durante o funcionamento e em repouso: 0.3 W; potência para dimensionamento dos cabos: 0.6 VA.
• Ligação de alimentação e controlo: Cabo 1 m, 4x 0.34 mm².
• Grau de proteção IEC/EN: IP40; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montagem por encaixe sem ferramentas; indicador mecânico de posição.
• O ângulo de rotação pode ser regulado com um clipe em incrementos de 2.5° para definir o caudal máximo da válvula. Após cada alteração do ajuste do caudal com o clipe limitador em atuadores modulantes, é necessário executar uma adaptação.
• O ajuste manual é feito desacoplando o atuador e rodando a haste da válvula com o mesmo.
