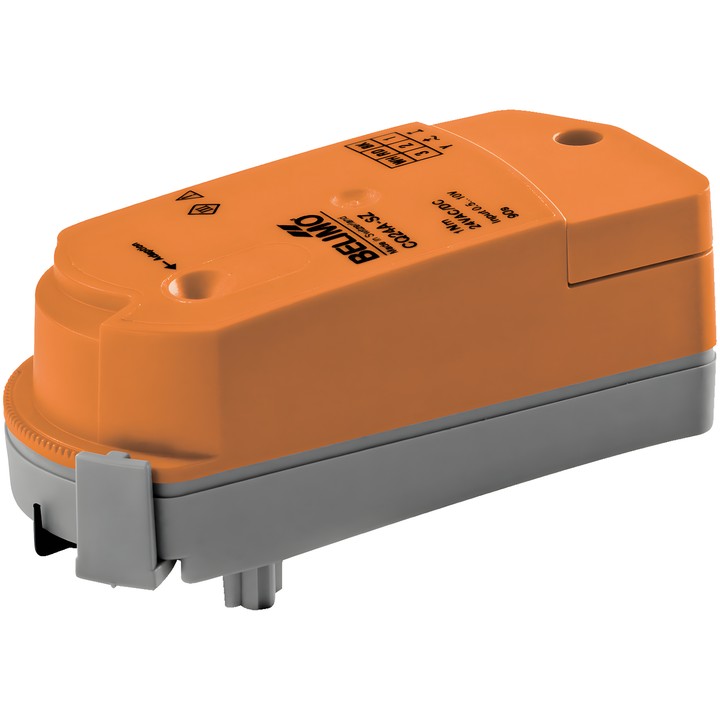

Belimo CQ24A-SR-T - atuador rotativo para válvulas de zona

Belimo CQ24A-SR-T – atuador para válvulas de zona

Atuador rotativo eletrónico com controlo modulante. O sinal de controlo Y determina a posição do atuador, enquanto a tensão de medição U serve para indicar eletricamente a posição da válvula 0...100%.

Principais características e parâmetros

• Binário: 1 Nm; tempo de funcionamento: 75 s / 90°.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de funcionamento Y: 2...10 V; sinal de retorno da posição U: 2...10 V.
• Consumo de potência durante o funcionamento e em repouso: 0.3 W; potência para dimensionamento dos cabos: 0.6 VA.
• Ligação da alimentação e do controlo: terminais 1.5 mm² (cabo ø6.3...6.8 mm, de 4 condutores).
• Montagem por encaixe sem ferramentas e indicador mecânico de posição.
• O ajuste do ângulo de rotação com um clipe em incrementos de 2.5° permite definir o caudal máximo da válvula.
• Regulação manual depois de desencaixar o atuador.
• Grau de proteção IEC/EN: IP40; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).

Após cada alteração da regulação do caudal com o clipe limitador, é necessário iniciar a adaptação nos atuadores modulantes.
