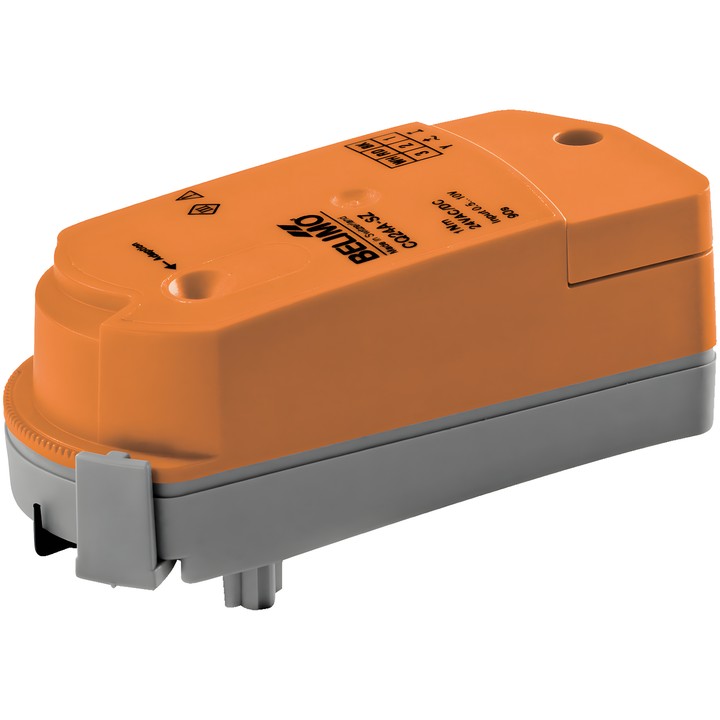

Belimo CQD24A-SR-T - atuador rotativo para válvulas de zona

Atuador rotativo Belimo CQD24A-SR-T

Atuador rotativo eletrónico para válvulas de zona, controlado por um sinal Y. A tensão de medição U é utilizada para a indicação elétrica da posição da válvula 0...100% e como sinal de controlo para outros atuadores.

Principais características e parâmetros

• Binário: 1 Nm; tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Controlo modulante: 2...10 V; sinal de retorno da posição: 2...10 V.
• Tempo de curso: 15 s / 90°.
• Consumo de potência durante o funcionamento: 1 W; em posição de repouso: 0.3 W; para dimensionamento dos cabos: 1.5 VA.
• Ligação de alimentação e controlo: terminais 1.5 mm² (cabo ø6.3...6.8 mm, 4 condutores).
• Montagem de encaixe sem ferramentas; indicação mecânica da posição.
• Possibilidade de ajuste manual depois de desligar o atuador.
• Ajuste do ângulo de rotação com um clip em incrementos de 2.5° para definir o caudal máximo da válvula.
• Classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV); grau de proteção IEC/EN IP40.
• Temperatura ambiente: 5...40°C; humidade ambiente: máx. 95% RH, sem condensação.

Após cada alteração da regulação do caudal através do clip limitador no atuador modulante, deve iniciar-se uma adaptação.
