Belimo CQK24A-SR-T - atuador rotativo para válvulas de zona

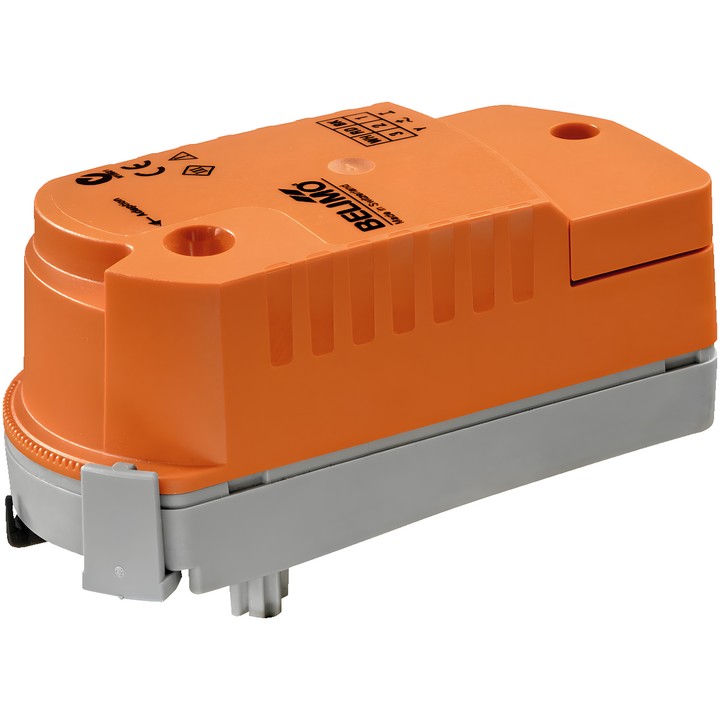

Atuador Belimo CQK24A-SR-T

Atuador rotativo com função de segurança, destinado a válvulas de zona. Em caso de falha de alimentação, a energia armazenada nos condensadores integrados desloca a válvula para a posição fechada (NC). O tempo de retenção (PF) definido de fábrica é 1 s.

Principais características e dados técnicos

• Binário: 1 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Controlo modulante: 2...10 V; sinal de feedback da posição: 2...10 V.
• Tempo de funcionamento do motor: 75 s / 90°; tempo de deslocação para a posição de segurança: 60 s / 90°.
• Consumo de energia durante o funcionamento: 2.5 W; em repouso: 0.5 W; potência para dimensionamento dos cabos: 5 VA.
• Ligação da alimentação e do controlo: terminais 1.5 mm² (cabo ø6...8 mm, 4 condutores).
• Grau de proteção IEC/EN: IP40; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montagem por encaixe sem ferramentas; indicador mecânico de posição.
• O ajuste do ângulo de rotação com clip em incrementos de 2.5° serve para definir o caudal máximo da válvula.
• A válvula pode ser deslocada manualmente depois de desencaixar o atuador.

Após alterar o ajuste do caudal com o clip limitador, deve executar a adaptação do atuador modulante. A alimentação deve ser fornecida por um transformador de isolamento.
