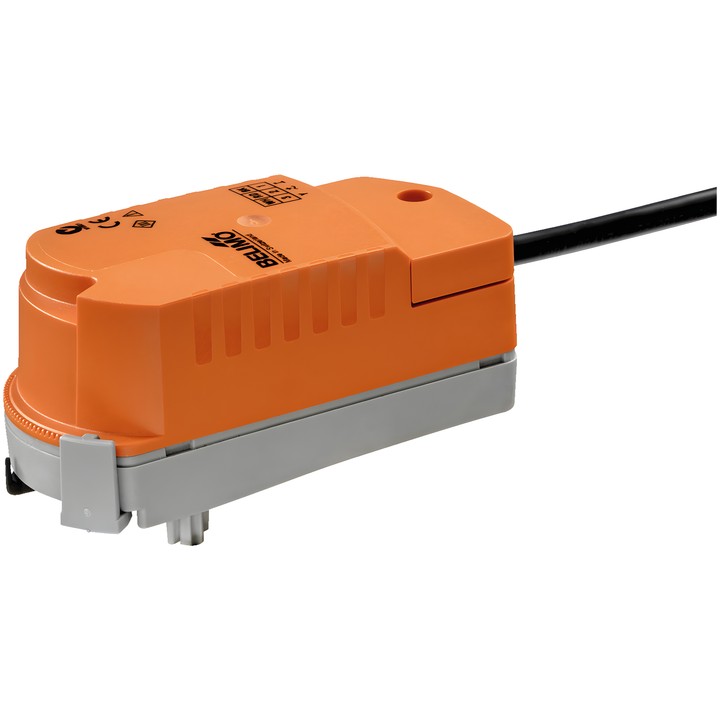

Belimo CQKD24A - atuador rotativo para válvulas de zona

Belimo CQKD24A – atuador para válvulas de zona

Atuador rotativo com função de segurança, concebido para válvulas de zona. Durante o funcionamento, carrega os condensadores integrados; quando a alimentação é interrompida, utiliza a energia armazenada para colocar a válvula na posição de segurança: fechada sem alimentação (NC). O tempo de manutenção (PF) definido de fábrica é 1 s.

Principais características e dados técnicos

• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Gama de tensão nominal: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Comando: Fechar/Abrir; binário: 1 Nm.
• Tempo de curso do motor: 15 s / 90°; tempo de curso da função de segurança: 15 s / 90°.
• Consumo durante o movimento: 2.5 W; na posição de repouso: 0.5 W; potência de dimensionamento: 5 VA.
• Ligação da alimentação e do comando: cabo 1 m, 2x 0.34 mm².
• Grau de proteção IEC/EN: IP40; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montagem por encaixe sem ferramentas; indicador mecânico de posição.
• Regulação do ângulo de rotação com clipe em incrementos de 2.5° para definir o caudal máximo da válvula.
• Manobra manual da válvula após desencaixar o atuador.

Os condensadores são fornecidos descarregados. Antes da primeira colocação em funcionamento, o atuador necessita de aproximadamente 25 s de pré-carga.
