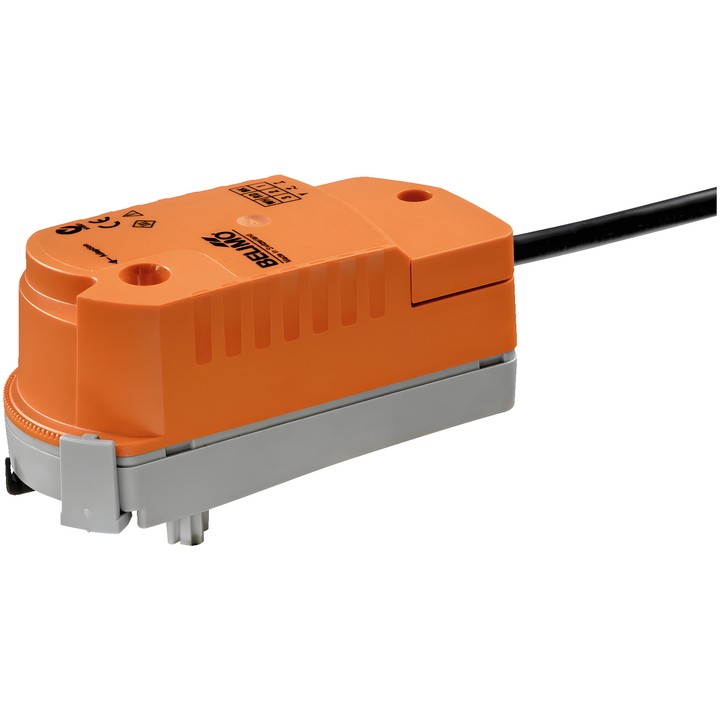

Belimo CQKD24A-SR – atuador para válvulas de zona
Atuador rotativo com função de segurança, destinado a válvulas de zona. Durante o funcionamento, posiciona a válvula na posição definida e carrega os condensadores integrados. Quando a alimentação é interrompida, a energia armazenada nos condensadores desloca a válvula para a posição fechada (NC); o tempo de manutenção (PF) definido de fábrica é 1 s.
Principais características e especificações
- Binário do motor: 1 Nm.
- Alimentação: AC/DC 24 V, 50/60 Hz.
- Controlo modulante: 2...10 V; sinal de realimentação da posição: 2...10 V.
- Tempo de curso do motor: 15 s / 90°; tempo de curso da função de segurança: 15 s / 90°.
- Consumo de energia durante o funcionamento: 2.5 W; em repouso: 0.5 W; potência para dimensionamento dos cabos: 5 VA.
- Ligação de alimentação e controlo: cabo de 1 m, 4x 0.34 mm².
- Grau de proteção IEC/EN: IP40; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
- Montagem por encaixe sem ferramentas, indicador mecânico de posição e limitador mecânico do ângulo de rotação.
- Ajuste do ângulo de rotação com um clipe em incrementos de 2.5° para definir o caudal máximo da válvula. Após cada alteração do ajuste de caudal com o clipe, é necessário adaptar o atuador.
- Acionamento manual da válvula após desligar o atuador.
Antes da primeira colocação em funcionamento, os condensadores necessitam de aproximadamente 25 s de pré-carga. O dispositivo destina-se a instalações fixas de aquecimento, ventilação e ar condicionado.
