Belimo CRK24-B1 - regulador de temperatura ambiente

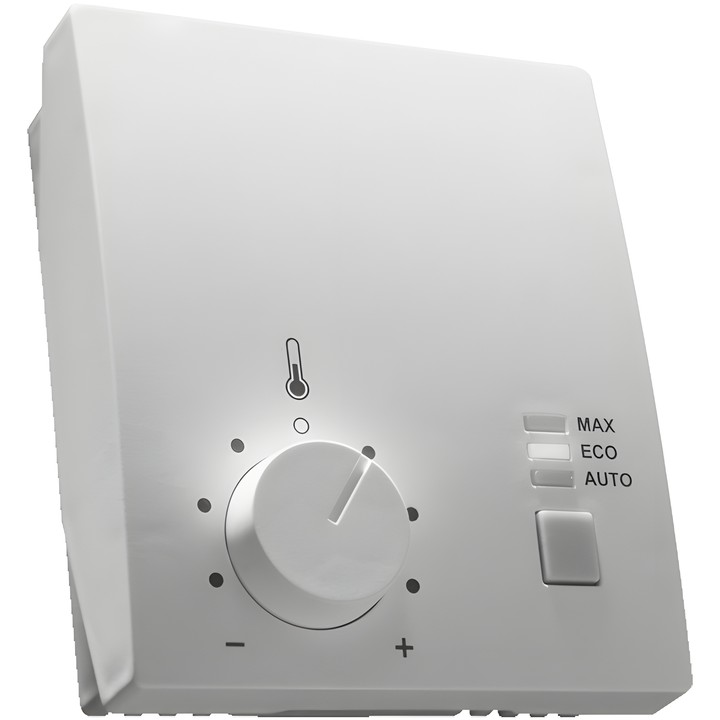

Regulador de temperatura ambiente Belimo CRK24-B1

O regulador foi concebido para controlar a temperatura de uma única divisão em sistemas de teto radiante de aquecimento e arrefecimento. A saída ao1 é utilizada para controlar uma válvula de 6 vias.

Características principais

• Tensão nominal de alimentação AC 24 V 50/60 Hz; intervalo da tensão de alimentação AC 19.2 … 28.8 V.
• Uma saída analógica ao1 para válvula de 6 vias: (0) 2 … 10 V, max. 5 mA; a saída pode ser configurada como modulante ou On/Off.
• Característica de controlo P; banda P selecionável para aquecimento / arrefecimento: 2.0 K / 1.0 K ou 4.0 K / 2.0 K.
• Intervalo de regulação da temperatura 15 … 36°C (predefinição 21°C), correção pelo botão ±3 K.
• Seletor de modo AUTO / ECO / MAXIMUM e indicação de estado LED.
• Funções Pre-comfort, Energy hold off (EHO), proteção contra congelamento a 10°C e compatibilidade com um limitador opcional do ponto de orvalho.
• Possibilidade de ligar um sensor de temperatura externo NTC 5 kΩ a ai1 e deslocar o valor de referência através de um sinal DC 0 ... 10 V na entrada ai2.
• Conectores de diagnóstico PP para utilização com PC-Tool e ZTH EU; teste interno de funcionamento e simulação da sequência de controlo.
• Grau de proteção IP30 (EN 60529); dimensões (alt. × larg. × prof.) 99 x 84 x 32 mm.
