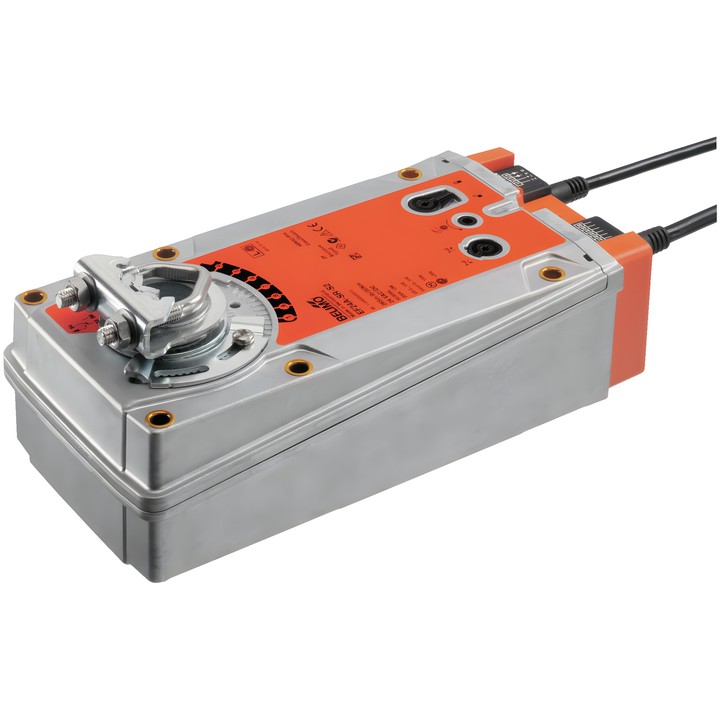

Belimo EF24A-SR-S2 - atuador rotativo para registos com função de segurança

Belimo EF24A-SR-S2

Atuador rotativo modulante com função de segurança, concebido para posicionar registos em instalações técnicas de edifícios. Durante o funcionamento, o sinal de comando posiciona o registo e tensiona a mola de retorno; quando a alimentação é interrompida, a mola leva-o para a posição de segurança.

Características e parâmetros principais

• Binário do motor e da função de segurança: 30 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Comando modulante: DC 2...10 V; sinal de realimentação da posição: 2...10 V.
• Tempo de funcionamento do motor: 150 s / 90°; tempo de funcionamento da função de segurança: <20 s @ -20...50°C, <60 s @ -30°C.
• 2 contactos auxiliares SPDT integrados: 1x 10% / 1x 11...100%.
• Consumo durante o movimento: 7 W; em posição de repouso: 4.5 W; potência de dimensionamento: 12 VA.
• Ângulo máximo de rotação: 95°; ajuste do batente mecânico a partir de 33% em incrementos de 5%.
• Ligação mecânica: braçadeira universal 12...26.7 mm; indicador mecânico de posição.
• Posicionamento manual através de manivela e interruptor de bloqueio.
• Grau de proteção: IP54; temperatura ambiente: -30...50°C [-22...122°F].

Ligação de alimentação e controlo: cabo 1 m, 4x 0.75 mm², FRNC (sem halogéneos). Ligação dos contactos auxiliares: cabo 1 m, 6x 0.75 mm², FRNC (sem halogéneos).
