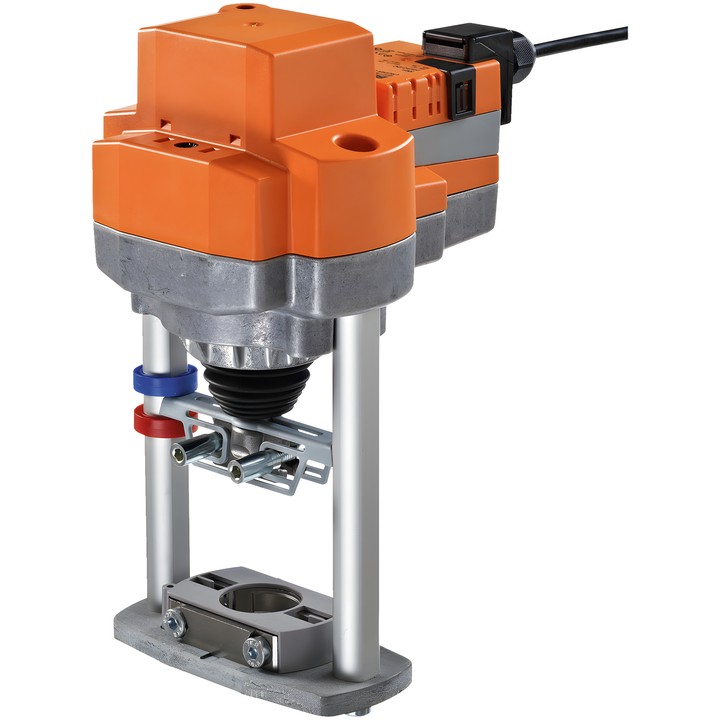

Belimo EV24A-TPC - atuador linear para válvulas de globo

Belimo EV24A-TPC – atuador para válvulas de globo

Atuador concebido para válvulas de globo de 2 e 3 vias. Permite controlo Fechar/Abrir ou de 3 pontos.

Principais características e parâmetros

• Força do atuador: 2500 N; curso: 40 mm; tempo de movimento: 150 s / 40 mm.
• Tensão nominal: AC/DC 24 V; frequência da tensão nominal: 50/60 Hz.
• Intervalo da tensão nominal: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Consumo de energia durante o funcionamento: 2.5 W; em posição de repouso: 0.5 W; para dimensionamento da cablagem: 4.5 VA.
• Ligação da alimentação e do controlo: terminais com cabo de 1 m, 3x 0.75 mm², terminal de 4 mm².
• Ajuste manual através de botão, com possibilidade de bloqueio.
• Indicador mecânico de posição para um curso de 5...40 mm.
• Grau de proteção IEC/EN IP54; classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV).

O atuador tem proteção contra sobrecarga e para automaticamente ao atingir o batente final. Quando se utiliza um controlador de 3 pontos por impulsos, deve garantir-se que os impulsos param quando a posição final é atingida.
