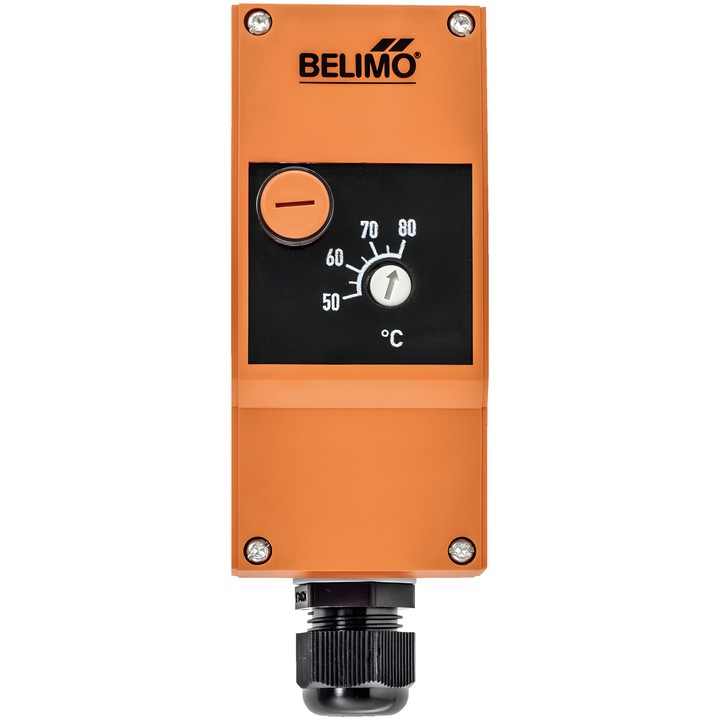

Belimo EXT-J-00734645 - limitador de temperatura de segurança STB

Belimo EXT-J-00734645 – limitador de temperatura STB

Quando a temperatura definida é atingida, o contacto comutador de 1 polo (SPDT) muda de posição e fica bloqueado mecanicamente. Quando a temperatura desce abaixo do valor definido, é possível desbloqueá-lo manualmente; a diferença de rearme é de aproximadamente 10K.

Características principais

• Intervalo de medição e regulação: 50...80°C.
• Sinal de saída: interruptor; rearme manual.
• Capilar: 1 m.
• Ligação elétrica: terminal de mola max. 2.5 mm²; bucim M20x1.5 mm para cabo ø6...12 mm.
• Capacidade de saída: AC 230 V 16 (2.5) A na posição 1-2; AC 230 V 2 (0.4) A na posição 1-4; DC 230 V 0.25 A.
• Grau de proteção IEC/EN: IP54 com os elementos de vedação montados.
• Inclui uma braçadeira de fixação para tubos ø15...100 mm.

Em caso de fuga no capilar, o circuito 1-4 permanece permanentemente fechado e não é possível desbloqueá-lo.
