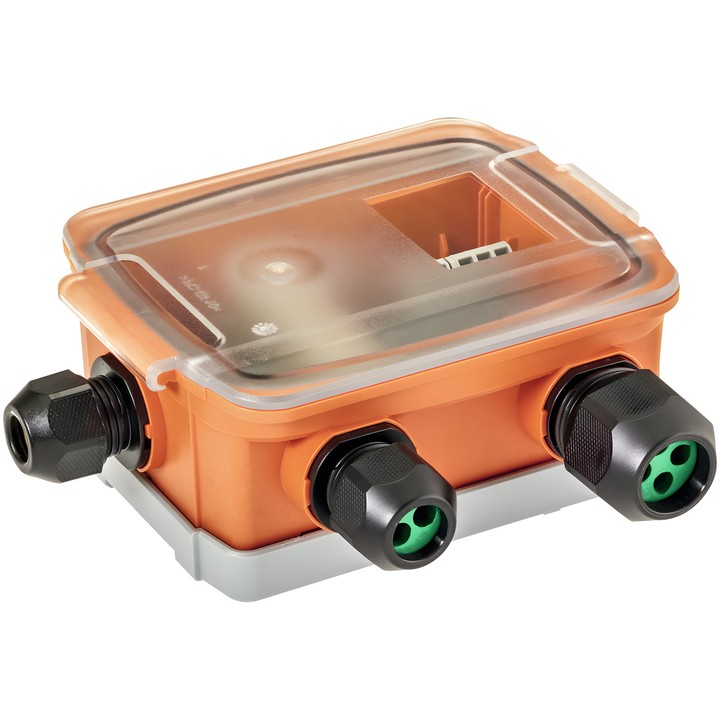

Belimo G-22PEM-A01 - conversor de MP-Bus para M-Bus

Conversor M-Bus Belimo G-22PEM-A01

O dispositivo funciona como cliente MP: converte para M-Bus as informações MP-Bus dos contadores de energia térmica 22PE.. e das Belimo Energy Valve™ EV..R2+.. / EV..R3+... Alimenta os dispositivos ligados e integra-os no M-Bus.

Principais características e parâmetros

• Sinal de saída: M-Bus.
• Tensão nominal: AC/DC 24 V; intervalo de tensão nominal: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Consumo de energia: 0.9 VA (AC) ou 0.75 W (DC).
• Ligação elétrica: bloco de terminais de mola encaixável, máx. 2.5 mm².
• Grau de proteção IEC/EN: IP65; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C; humidade ambiente: máx. 95% RH, sem condensação.
• Velocidade de transmissão: M-Bus 300, 600, 1200, 2400, 4800, 9600 Baud; MP-Bus 1200 Baud.
• Protocolo M-Bus: EN 13757-3:2018.
• Consumo máximo de corrente dos dispositivos ligados ao conversor: 2 A (carga resistiva).

O conversor destina-se a instalações fixas de aquecimento, ventilação e ar condicionado. De acordo com a documentação, o contador de energia térmica ou a Belimo Energy Valve™ ligada deve ser configurada como servidor MP.
