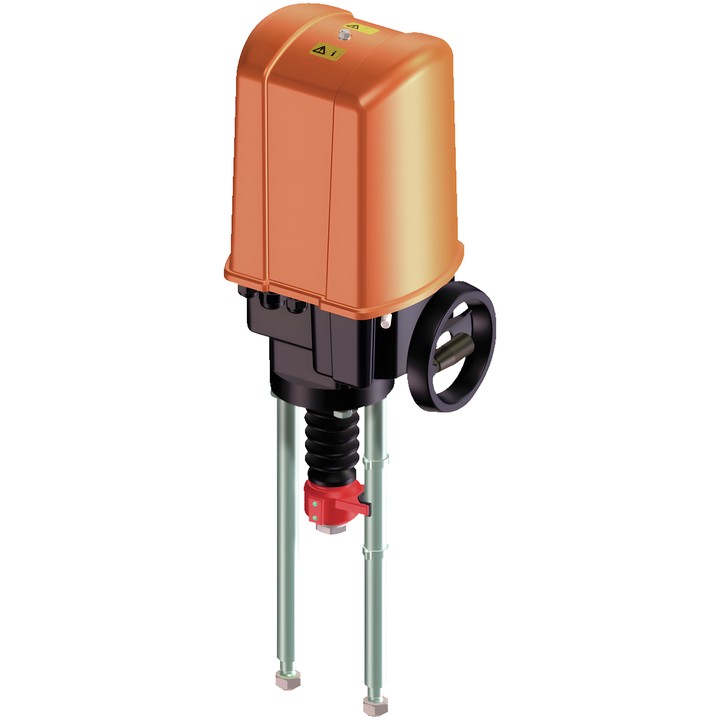

Belimo GV12-24-SR-T - atuador linear para grandes válvulas de globo

Belimo GV12-24-SR-T

Atuador linear eletrónico concebido para grandes válvulas de globo de 2 e 3 vias DN 200/250. O controlo é modulante; o atuador tem um curso de 65 mm e um indicador mecânico de posição.

Principais características e dados técnicos

• Força do atuador: 15000 N.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Consumo de potência para dimensionamento dos cabos: 74 VA.
• Intervalo de funcionamento Y: (0.5)2...10 V; sinal de retorno de posição U: 2...10 V.
• Curso: 65 mm; tempo de funcionamento do motor: 82 s / 65 mm.
• Ligação da alimentação e do controlo: terminais 2.5 mm².
• Acionamento manual: temporário, por meio do volante (não rotativo).
• Grau de proteção IEC/EN: IP65; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -20...70°C.
• Peso: 9.5 kg.

O atuador está protegido contra curto-circuito, inversão de polaridade e sobrecarga. Na posição de repouso, o consumo de corrente é reduzido.
