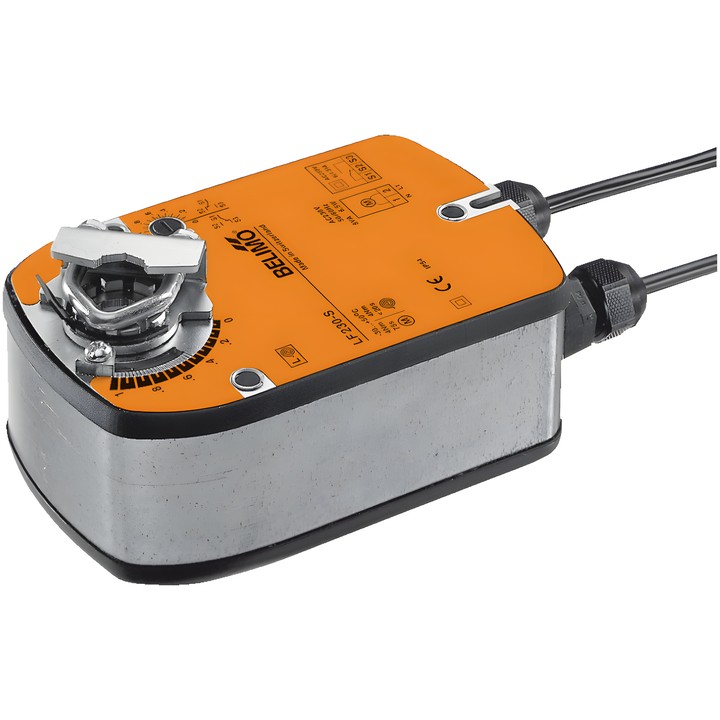

Belimo LF230-S - поворотный привод для заслонок с функцией безопасности

Belimo LF230-S - поворотный привод для заслонок с функцией безопасности

Belimo
904,12 zł
С НДС
735,06 zł tax excluded

Поворотный привод Belimo LF230-S для воздушных заслонок с функцией безопасности, обеспечиваемой возвратной пружиной. Крутящий момент 4 Nm, питание AC 100...240 V, управление «Закрыть/Открыть» и встроенный вспомогательный контакт 1x SPDT.

Время хода двигателя составляет 75 s / 90°, степень защиты — IP54.

Доставка примерно через 14 дней
Поделиться

Belimo LF230-S

Поворотный привод для регулирования заслонок в технических системах зданий. Во время работы двигатель переводит заслонку в рабочее положение и натягивает возвратную пружину. При отключении питания пружина переводит заслонку в безопасное положение. Изделие предназначено для воздушных заслонок площадью до прибл. 0.8 m².

Основные характеристики и параметры

  • Крутящий момент двигателя и функции безопасности: 4 Nm.
  • Номинальное напряжение: AC 100...240 V; частота: 50/60 Hz.
  • Управление: «Закрыть/Открыть».
  • Время хода двигателя: 75 s / 90°; время хода функции безопасности: <20 s @ -20...50°C, <60 s @ -30°C.
  • Встроенный вспомогательный контакт: 1x SPDT, 0...100%.
  • Потребляемая мощность во время движения: 3.5 W; в состоянии покоя: 2 W; для расчёта сечения кабелей: 6.5 VA.
  • Угол поворота: макс. 95°; настройка с помощью встроенного механического ограничителя.
  • Крепление на валу заслонки: универсальный зажим 8...16 mm; механический указатель положения.
  • Подключение питания и управления: кабель 1 m, 2x 0.75 mm²; подключение вспомогательного контакта: кабель 1 m, 3x 0.75 mm².
  • Степень защиты: IP54; температура окружающей среды: -30...50°C [-22...122°F].

  • Бренд
    Belimo
  • Код
    LF230-S
  • ean13
    7630498103872

  • Напряжение AC/DC
    AC 100...240 V
  • Подключение вспомогательного контакта
    Кабель 1 m, 3x 0.75 mm²
  • Потребляемая мощность (в движении)
    3.5 W
  • Потребляемая мощность (удержание)
    2 W
  • Номинальная мощность
    6.5 VA
  • Подключение управления питанием
    Кабель 1 м, 2x 0,75 мм²
  • Тип управления
    Закрыть/Открыть
  • Степень защиты
    IP54
  • Ручное управление
    Нет
  • Время перемещения (двигатель)
    75 s / 90°
  • Время перемещения (функция безопасности)
    ＜20 s
  • Температура окружающей среды
    -30...50°C [-22...122°F]
  • Вспомогательные контакты
    1x SPDT
  • Крутящий момент
    4 Nm
  • Направление движения — двигатель
    Выбор при монтаже слева/справа
  • Угол поворота
    95°
  • Механическое соединение
    Универсальный зажим 8...16 mm
  • Направление вращения (функция безопасности)
    Выбирается при монтаже L/R

Techniczna karta katalogowa

Скачать (628.01KB)

Instrukcja montażu

Скачать (545.19KB)

Techniczna karta katalogowa – LF230-S

Скачать (632.04KB)

EU Declaration of Conformity – LF230-S

Скачать (39.63KB)

Environmental Declaration – LF..

Скачать (71.96KB)
